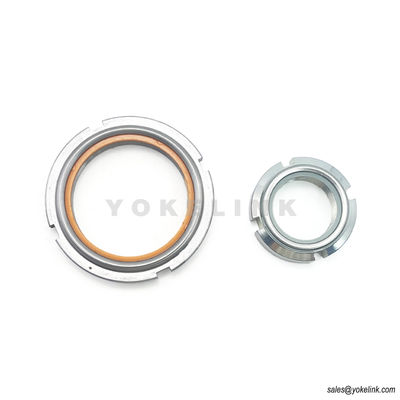

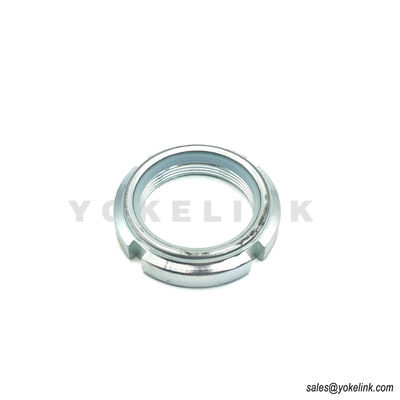

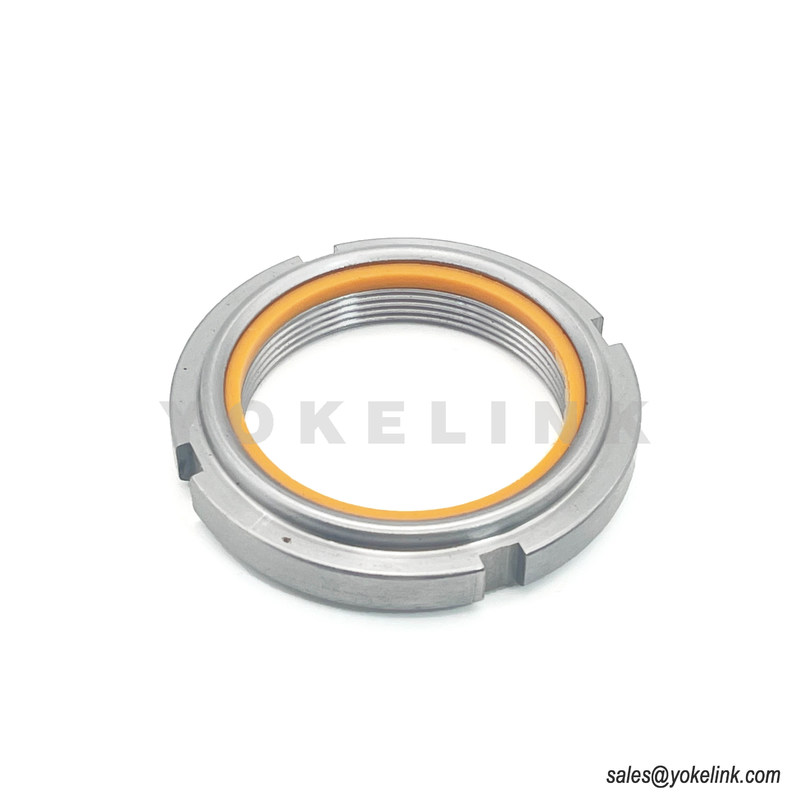

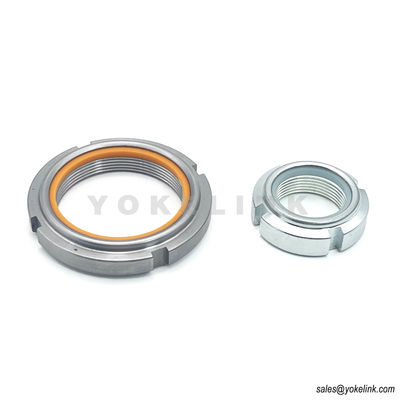

1. Контргайка с нейлоновой вставкой
Контргайка с нейлоновой вставкойиспользуются для регулировки осевого зазора или фиксации соединений вал-ступица в механических системах. Их плоская конструкция позволяет экономить место при установке в ограниченном пространстве.
Контргайка с нейлоновой вставкойОсновные характеристики:
Щелевая конструкция: Прорези обеспечивают точную регулировку с помощью гаечного ключа (например, DIN 1810-A), гарантируя, что гайка останется зафиксированной при вибрации.
Материал и отделка: Обычно изготавливаются из стали (класс прочности 17H) с цинковым покрытием или синим пассивированием для защиты от коррозии.
Размеры резьбы: Доступны в метрической резьбе от M10×1 до M80×1,5. Большие размеры (≥M45×1,5) имеют 6 прорезей для лучшего распределения крутящего момента.
Применение контргаек DIN70852:
Промышленное оборудование, автомобильные трансмиссии и конвейерные системы.
Примеры: Фиксация шестерен, шкивов или подшипников на валах.
Контргайки DIN 1804 специализированы для высокоточной осевой фиксации, особенно в подшипниковых узлах. Они часто работают с крючковыми ключами (например, серии SKF HN) для установки в ограниченном пространстве.
Контргайка с нейлоновой вставкойОсновные характеристики:
Гладкая сопрягаемая поверхность (D3): Слегка выступающая гладкая поверхность обеспечивает плотный контакт с сопрягаемыми компонентами, уменьшая износ.
Контргайка с нейлоновой вставкойВарианты материалов:
Не закаленная сталь (черненая отделка) для общего использования.
Закаленная сталь (HRC 60±2) для тяжелых условий эксплуатации, требующих высокой прочности.
Варианты с нейлоновой вставкой (например, GN 1804.1) для самостопорящегося действия без дополнительных инструментов.
Размеры резьбы: Аналогично DIN 70852, охватывает от M10×1 до M80×1,5.
Контргайка с нейлоновой вставкойПрименение:
Подшипники на конических валах, коробки передач и прецизионное оборудование. Пример: Регулировка зазора в роликовых подшипниковых узлах.
Характеристики контргаек DIN 70852 DIN1804:
Контргайки DIN70852 DIN1804 выпускаются различных размеров, обычно указываемых по диаметру и шагу резьбы, или иногда по номеру KM для конкретных стопорных гаек SKF. Распространенные метрические размеры резьбы включают M3, M4, M5, M6, M8, M10, M12, M16 и M20. Также доступны большие размеры, такие как M25, M50, M60 и M85. Чтобы определить правильный размер, вам нужно измерить диаметр вала, на котором будет использоваться гайка, или диаметр отверстия самой гайки.
Почему стоит выбрать стандарты DIN для стопорных гаек?
Это обеспечивает взаимозаменяемость и надежность в различных отраслях.
Широко используются в автомобильной, аэрокосмической и промышленной отраслях (например, SKF, Ganter).
Цинковое покрытие и термообработка повышают устойчивость к коррозии и усталости.
