Горячее цинкование | Квадратная изогнутая шайба | IEEE C135.80 и CSA C83

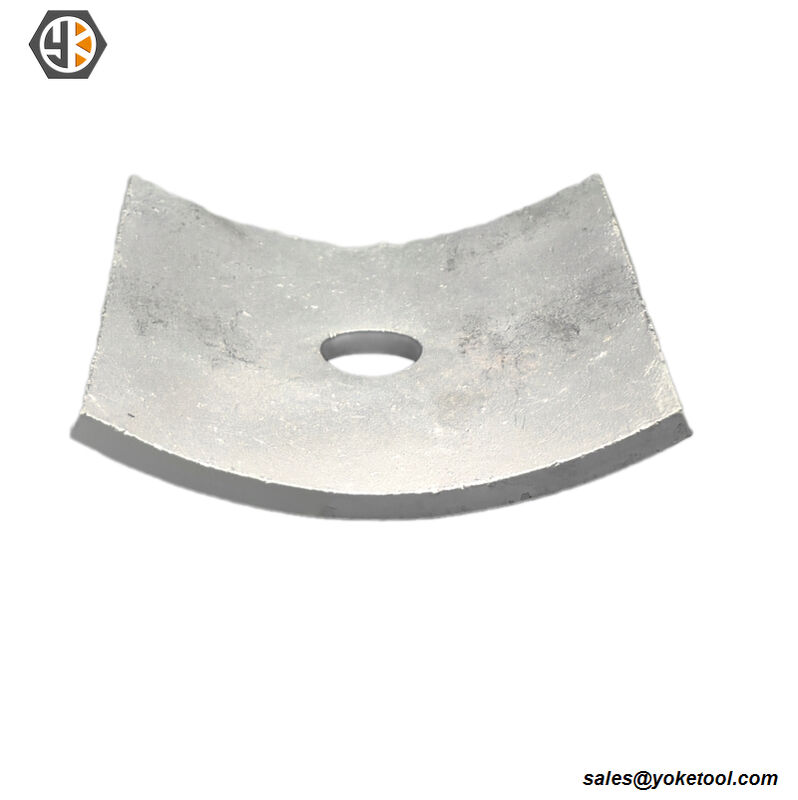

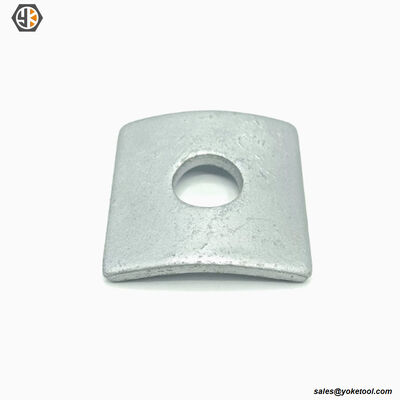

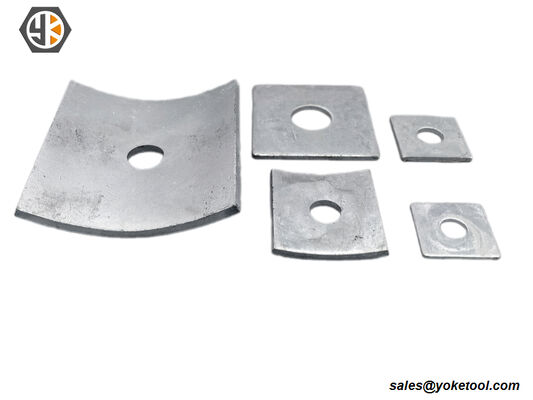

Квадратная изогнутая стиральная машинка HDG.

Максимальная подшипниковая поверхность для строительства полевых столбов.Квадратная изогнутая стиральная машина Yokelink является важнейшим компонентом в деревянных сборах с полей и скрещиваниями, предназначенных для использования с болтами машин, двойными болтами и квадратными гайками.эти прокладки обеспечивают значительно большую поверхность подшипника, чем стандартные круглые прокладки.

Предотвращение повреждения древесины:При применении высокого крутящего момента к креплениям воздушных линий, концентрированное давление может раздавить деревянные волокна столба электропередачи или перекрестной руки, что со временем приводит к ослаблению соединений.Наши огромные квадратные плоские стиральные машины эффективно распределяют эту нагрузку на большей площади, сохраняя структурную целостность древесины.

Изготовленная из высокопрочной углеродной стали, каждая стиральная машина имеет высокую прочность.Горяче оцинкованные по ASTM A153стандартов, обеспечивающих десятилетия надежной, безржавой работы в суровых наружных и прибрежных условиях.IEEE C135.80 и CSA C83требования.

Ключевые особенности квадратной изогнутой стиральной машины:

Дизайн:Большой квадратный профиль для максимального распределения нагрузки на дерево.

Применение:Защищает утилитарные столбы и перекрестные руки от раздавливания болтами.

Материал:Тяжелая углеродистая сталь.

Заканчивай:Горяче оцинкованный (HDG) для максимальной коррозионной стойкости.

СтандартыСоответствует спецификациям IEEE C135 и CSA C83.

Процесс производства квадратных изогнутых стиральных машин

Квадратные изогнутые прокладки изготавливаются из углеродной стали ASTM A36.Покрытия для промывки очищаются от коры и поверхности, чтобы обеспечить гладкие края и плоскостьОни оцинкованы горячим оцинкованием в соответствии с ASTM A153 для устойчивости к коррозии.

Использование квадратных изогнутых стиральных машин





Квадратные изогнутые прокладки широко используются в воздушных линиях передатчиков и распределительных линий, приспособлениях для столбов, перекрестных рукава и системах крепления.Изготовлены из углеродной стали ASTM A307 и оцинкованные горячим оцинкованием по ASTM A153, они предлагают высокую прочность и отличную коррозионную устойчивость.80 стандартов, они обеспечивают безопасную, надежную и долговечную производительность в наружных линиях электропередачи.

СмесицаПинг



Отчет о проверке качества продукции Yokelink



Мы предоставляем всеобъемлющие услуги по проверке болтов машин, включая испытательные болты SGS и официальный отчет об инспекции производственных деталей (PPIR).Испытания SGS проверяют соответствие болтов международным стандартам, таким как ASTM A307 и IEEE C135.80PPIR подробно описывает все пункты проверки, гарантируя, что каждый болт машины отвечает требованиям измерений, производительности и качества,обеспечение надежного обеспечения качества для воздушных линий и промышленных приложений.



Технические характеристики квадратного изогнутого ореха

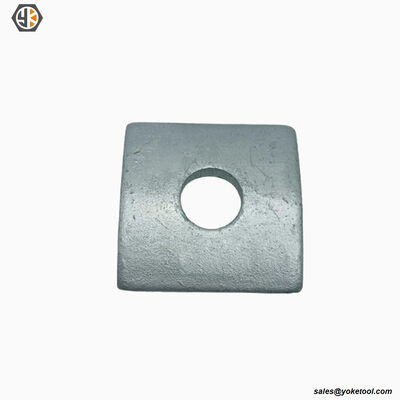

Квадратная плоская стиральная машина

Часть No.	Размер	Дверь	Для Bolt	Вес
		Дюйм ((C)	Дюйм	Килограмм / шт.
A13F10	2X2X1/8	9/16	1/2	0.057
A13F20	2X2X1/8	11/16	5/8	0.054
A13F30	2-1/4X2-1/4X3/16	11/16	5/8	0.110
A13F40	2-1/4X2-1/4X3/16	13/16	3/4	0.106
A13F50	2-1/2X2-1/2X3/16	13/16	3/4	0.138
A13F60	3X3X3/16	13/16	3/4	0.218
A13F70	3X3X1/4	13/16	3/4	0.271
A13F80	4X4X1/4	15/16	7/8	0.489
A13F90	4X4X1/2	1-1/8	1	0.982



Квадратная изогнутая стиральная машина

Часть No.	Размер	Дверь	Для Bolt	Вес
		Дюйм ((C)	Дюйм	Килограмм / шт.
A13C10	2X2X1/8	9/16	1/2	0.057
A13C20	2X2X1/8	11/16	5/8	0.054
A13C30	2-1/4X2-1/4X3/16	11/16	5/8	0.110
A13C40	2-1/4X2-1/4X3/16	13/16	3/4	0.106
A13C50	2-1/2X2-1/2X3/16	13/16	3/4	0.138
A13C60	3X3X3/16	13/16	3/4	0.218
A13C70	3X3X1/4	13/16	3/4	0.271
A13C80	4X4X1/4	15/16	7/8	0.489
A13C90	4X4X1/2	1-1/8	1	0.982



Перекрестная ссылка (промышленные эквиваленты):



Квадратная плоская стиральная машина

Размер	Часть No.	ХУББЕЛЛ	Маклейн
2X2X1/8	A13F10	6811	J1073
2X2X1/8	A13F20	6812	J1074
2-1/4X2-1/4X3/16	A13F30	6813	J1075
2-1/4X2-1/4X3/16	A13F40	6814	J1076
2-1/2X2-1/2X3/16	A13F50
3X3X3/16	A13F60	6816	J1078
3X3X1/4	A13F70	6817	J1079
4X4X1/4	A13F80	6819	J1082
4X4X1/2	A13F90		J1081



Квадратная изогнутая стиральная машина

Размер	Часть No.	ХУББЕЛЛ	Маклейн
2X2X1/8	A13C10
2X2X1/8	A13C20
2-1/4X2-1/4X3/16	A13C30		J6821
2-1/4X2-1/4X3/16	A13C40
2-1/2X2-1/2X3/16	A13C50
3X3X3/16	A13C60
3X3X1/4	A13C70	682212	J6823
4X4X1/4	A13C80		J6829
4X4X1/2	A13C90

(Примечание: номера деталей производителя предназначены только для справки. Продукты Yokelink взаимозаменяемы на основе стандартов IEEE.)



Часто задаваемые вопросы (FAQ)

Вопрос 1: Почему использовать квадратную плоскую стиральную машинку вместо стандартной круглой стиральной машины на столбе электроэнергии?

Ответ: деревянные столбы и перекрестные столбы требуют гораздо большей площади распределения нагрузки, чем металлические соединения.Квадратная плоская стиральная машина обеспечивает значительно большую площадь поверхности, чем стандартная круглая стиральная машина с тем же размером отверстияЭто предотвращает погружение головки или ореха в деревянные волокна и раздавливание при применении высокого крутящего момента, обеспечивая долговечное плотное соединение.

Вопрос 2: Слишком большие ли отверстия в квадратных стиральных машинах Yokelink HDG?

Ответ: Да, отверстия пробиваются немного больше (обычно 1/16 дюйма больше размера болта), чтобы вместить толстый защитный слой цинка, добавленный во время процесса горячего цинкования (HDG).Это гарантирует, что стиральная машина плавно скользит по оцинкованному болту во время полевой установки без связывания.

Вопрос 3: Можно ли использовать эти стиральные машины с двойными болтами?

А: Конечно.четыре квадратных плоских прокладки, как правило, требуются для каждой двойной установки болта (один за каждым из четырех квадратных гайков) для защиты перекрестных рук по обе стороны столба электроснабжения.

Услуги по цепочке поставок с добавленной стоимостью



1Общий заказ и свободное хранение

Yokelink предлагает программы "Кванкет Ордер": разместите ежегодный заказ, чтобы зафиксировать цены, мы производим ваш общий объем и храним запасы в нашем заводе бесплатно.Планировать частичные перевозки (eВы получаете преимущества своевременной поставки без риска дефицита.

2. DDP Shipping (включая пошлины США)

Мы занимаемся сложной логистикой, и наши услуги DDP (Delivered Duty Paid) охватывают морские перевозки, таможенное оформление США и тарифы на 301-й раздел.Цена, которую мы предлагаем, является окончательной ценой, доставленной на вашу дверь / склад..

3Бесплатная программа выборки

Мы предлагаем бесплатные образцы квалифицированным коммерческим покупателям для тестирования и одобрения.
