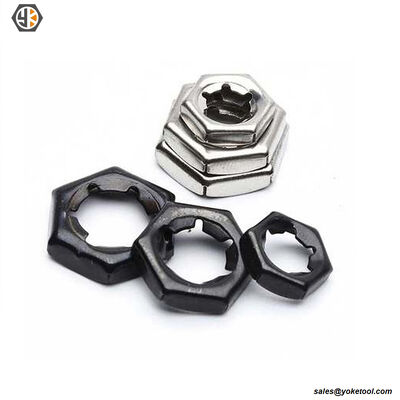

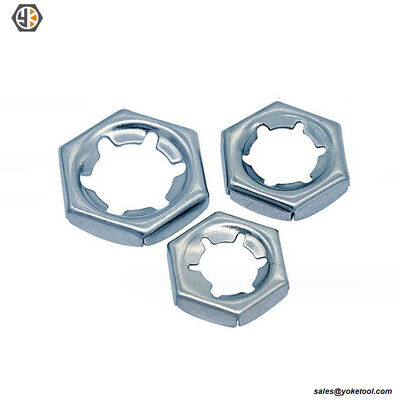

ДИН 7967 Самозамыкающиеся колючки.

Самозаключающийся штампованный орех, также известный как орех блокировки или орех варенья, является типом крепежа, который обычно используется для закрепления другого ореха.Он спроектирован с меньшей высотой и часто используется в ситуациях, когда пространство ограниченоОсновная функция ореха состоит в том, чтобы предотвратить ослабление, вызванное вибрациями или изменениями температуры.который блокирует оба на местеЭто особенно полезно в машиностроении и автомобилестроении, гдеОрехиНужно оставаться в безопасности, несмотря на постоянные движения и вибрации.

Yokelink DIN7967 Самозамыкающийся штампованный орешек из пружинной стали, которая предлагает высокую прочность, отделка доступна для черного, цинкового покрытия, горячего оцинкования и механического оцинкования.Размеры доступны от M6 до M48 метрических болтов и от 3/8 "до 1" дюймовых болтов.

Другие размеры и мелкие нитки штампованные пал гайки доступны. 304 & 316 нержавеющей стали шлеф блокировки штампованные пал гайки доступны по запросу. Когда тебе нужны друзьяМы предлагаем их в полном выборе размеров, укажите размер, диаметр или номер части to получить предложение на эти орехи, оставить сообщение или отправить нам электронную почту.Все мы получим ответы на ваши вопросы и разместим ваш заказ.

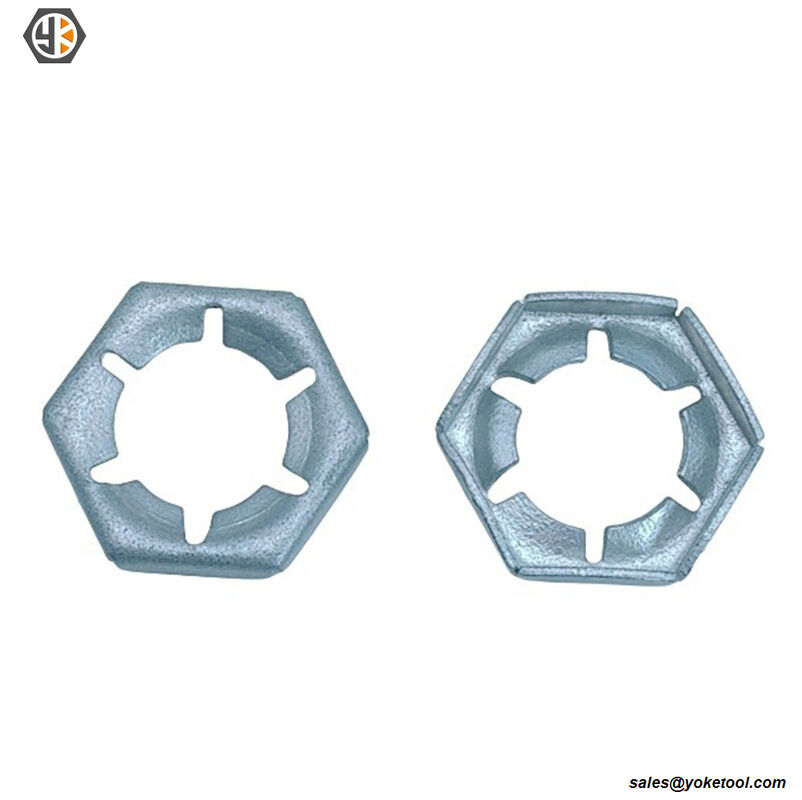

Ореховый орех типа "замок". Механически оцинкованный.DIN 7967 Самозамыкающиеся орехи

Надежное пружинное замыкание для оборудования Poleline.Yokelink Palnut Type Locknut - это специально разработанный, легкий вторичный крепеж, предназначенный для предотвращения ослабления первичных грузоподъемных орехов из-за высоких вибраций, ветровых нагрузок,или сокращение оборудования на столбах электроэнергии.

Как работает весенняя акция:Палнут изготовлен из высококачественной AISI 1050 весенней стали и установлен на стандартном квадратном или шестигранном орехе.весенне-подобный преобладающий крутящий момент, который захватывает нитки болта и твердо нажимает на первичный орехКогда груз освобождается, он возвращается к первоначальной форме.

Чтобы сохранить целостность пружинной стали и обеспечить точное затягивание нитей, наши браслеты типа PalnutМеханически оцинкованные по ASTM B695 класса 50, обеспечивающий отличную коррозионную стойкость без рисков гидрогенной ломкости, связанных со стандартным горячим оцинковлением.

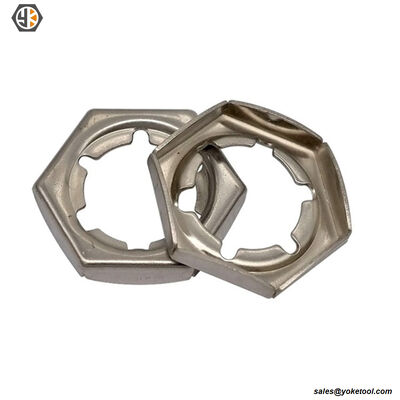

DIN 7967метрический шестеренковый счетчик с самоблокировкой Pal Nut иНержавеющая стальПальнуты доступны в Yokelink по запросу.



Ключевые особенности ореха

Материал:Высококачественная сталь AISI 1050 Spring.

Механизм:Извращение пружинного напряжения создает безопасный вибрационный замок.

Профиль:Низкий профиль, легкий штампованный шестеренковый дизайн.

Покрытие:Механически оцинкованный (ASTM B695) для долговечности на открытом воздухе.

Процесс производства ореха локнота типа Pal Nut



После разбивки и штамповки, чтобы сформировать тонкий, изогнутый блокирующий профиль, пустые орехи пробиваются и нажимаются, чтобы создать точные внутренние нитки.Деббур и отделка поверхности обеспечивают плавную сборкуЗатем орехи оцинковывают горячим цинком в соответствии сASTM A153Все производство и проверка соответствуютIEEE C135. Я не знаю.1иIEEE C135. Я не знаю.80стандарты для применения на воздушных линиях электропередач.



Оборудование Yokelink для контроля качества и испытаний



Мы не просто ссылаемся на стандарты, мы также проверяем их на практике:каждая партия продукции проходит разрушительное испытание на прочность в нашей внутренней лаборатории, чтобы гарантировать, что производительность нагрузки превышает минимальные требования IEEE C135.1 / IEEE C138.80 или CSA спецификации; мы используем оптические сравнители, чтобы обеспечить геометрическую точность раскованных кончиков и прокатанных нитей, позволяя удобную установку на месте; в то же время,Мы проводим всесторонние испытания на твердость Роквелла., толщина покрытия и другие параметры, и каждая поставка сопровождается оригинальными характеристиками материалов производителя (MTR) и отчетами о проверке качества,со всеми данными, относящимися к номеру печи сырья.

Использование ореха локнота



Заключительные узлы типа "паль" широко используются в воздушных линиях передачи и распределения, приспособлениях для столбов, перекрестных рублях и различных сборах крепежных устройств.Изготовлены из углеродистой стали AISI 1050 и оцинкованы горячим оцинкованием по ASTM A153,отличаются хорошей коррозионной стойкостьюПолностью соответствующие стандартам IEEE C135.1 и IEEE C135.80, они обеспечивают безопасную, надежную и стабильную блокировку для долгосрочной работы линий электропередачи.





Отчет о проверке качества продукции Yokelink



Мы предоставляем всеобъемлющие услуги по проверке болтов машин, включая испытательные болты SGS и официальный отчет об инспекции производственных деталей (PPIR).Испытания SGS проверяют соответствие болтов международным стандартам, таким как ASTM A307 и IEEE C135.80PPIR подробно описывает все пункты проверки, гарантируя, что каждый болт машины отвечает требованиям измерений, производительности и качества,обеспечение надежного обеспечения качества для воздушных линий и промышленных приложений.



Технические спецификации локнота типа Pal Nut





Часть No.	Размер	Ширина	Высота	Вес
		Дюйм (B)	Дюйм (A)	Килограмм / шт.
PN-38	3/8"-16	9/16	0.145	0.001
PN-12	1/2"-13	13/16	0.190	0.003
PN-58	5/8"-11	15/16	0.213	0.005
ПН-34	3/4"-10"	1-1/8	0.246	0.006
PN-78	7/8"-9	1-5/16	0.311	0.010
PN-100	1"- 8	1-5/8	0.336	0.021





DIN 7967 метрический шестеренковый самозамыкающийся счетчик Pal Nut и нержавеющая сталь Palnut доступны по запросу.



Перекрестная ссылка (промышленные эквиваленты):



Размер	Часть No.	ХУББЕЛЛ	Союзный болт
3/8"-16	PN-38	3530	7851
1/2"-13	PN-12	3531	7852
5/8"-11	PN-58	3532	7853
3/4"-10"	ПН-34	3533	7854
7/8"-9	PN-78	3534	7855
1"- 8	PN-100	3515



(Примечание: номера деталей производителя предназначены только для справки. Продукты Yokelink взаимозаменяемы на основе стандартов IEEE.)



Часто задаваемые вопросы (FAQ)



Вопрос 1: В чем разница между MF Locknut и Palnut?

О: В то время как оба являются вторичными клюшками, используемыми в полилинеСтроительствоMF Locknut - это твердый, вьющийся орешек, который плоскивается при затягивании для замыкания нитей.Он использует пружинное напряжение, искажающее нагрузку и захватывающее нитки, чтобы предотвратить вибрацию основного ореха..

Вопрос 2: Почему орехи типа Palnut обычно оцинковываются механически, а не горячим оцинкованием?

A: Орехи изготовлены из высокоуглеродистой пружинной стали (например, AISI 1050) и имеют очень тонкие, тонкие профили.Традиционная горячая цинковая обработка (Hot-Dip Galvanizing, HDG) включает в себя чрезвычайную жару, которая может испортить пружинную температуру стали и заткнуть тонкие нити цинкомМеханическое оцинкование (ASTM B695) применяет защитный слой цинка при комнатной температуре, сохраняя действие пружины и устраняя риск взлома водорода.

Вопрос 3: Как установить Palnut наПолюс?

Ответ: Сначала крепко пристегните первичный грузоподъемный орех (например, квадратный или тяжелый шестеренковый орех) к оборудованию.Сделайте так, чтобы он крутился., а затем используйте английский ключ, чтобы затянуть его еще 1/3 до 1/2 поворота, чтобы запустить действие блокировки пружины.

Услуги по цепочке поставок с добавленной стоимостью



1Общий заказ и свободное хранение

Yokelink предлагает программы "Кванкет Ордер": разместите ежегодный заказ, чтобы зафиксировать цены, мы производим ваш общий объем и храним запасы в нашем заводе бесплатно.Планировать частичные перевозки (eВы получаете преимущества своевременной поставки без риска дефицита.

2. DDP Shipping (включая пошлины США)

Мы занимаемся сложной логистикой, и наши услуги DDP (Delivered Duty Paid) охватывают морские перевозки, таможенное оформление США и тарифы на 301-й раздел.Цена, которую мы предлагаем, является окончательной ценой, доставленной на вашу дверь / склад..

3Бесплатная программа выборки

Мы предлагаем бесплатные образцы квалифицированным коммерческим покупателям для тестирования и одобрения.
