Стопорная гайка типа Palnut | Механическое цинкование | Крепеж для опор ЛЭП

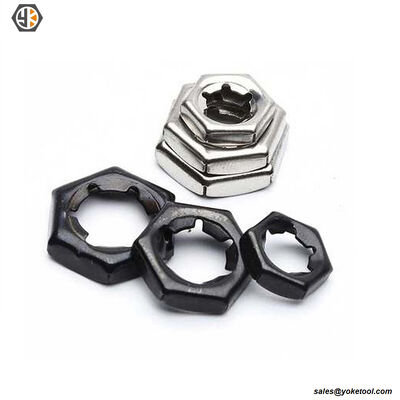

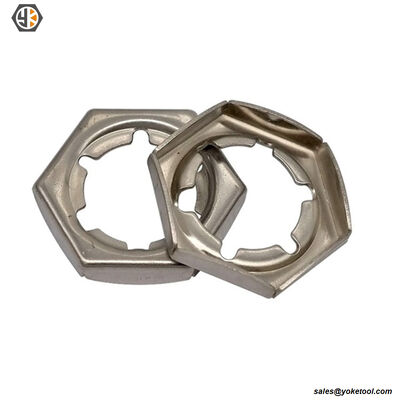

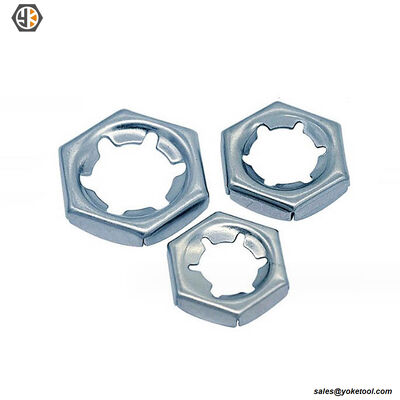

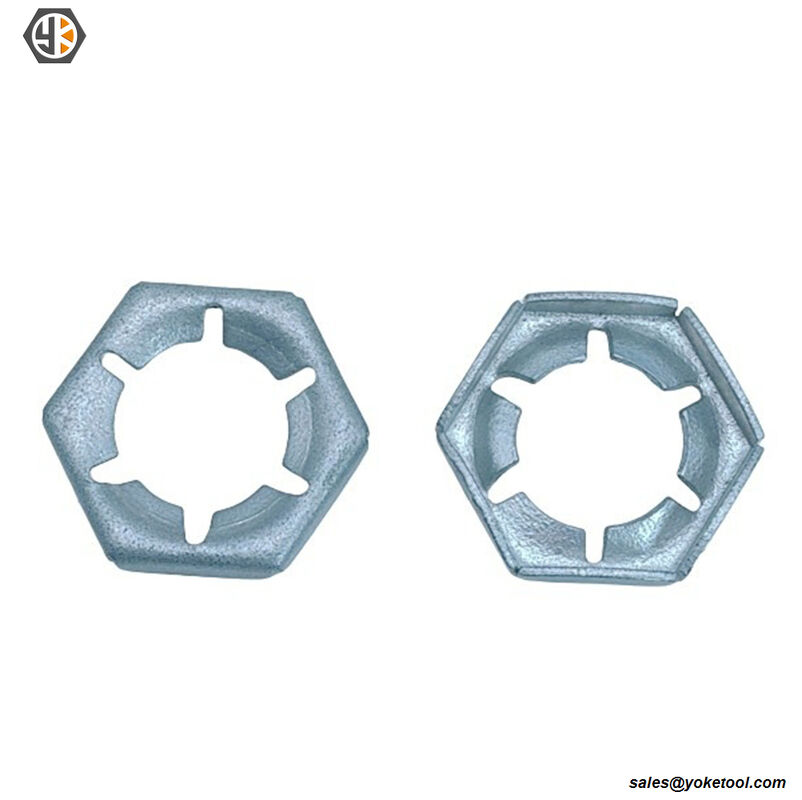

Надежная фиксация с помощью пружинного натяжения для крепежа опор ЛЭП.Стопорная гайка Yokelink типа Palnut представляет собой разработанный, легкий вторичный крепеж, предназначенный для предотвращения ослабления основных гаек, несущих нагрузку, из-за сильной вибрации, ветровых нагрузок или усадки крепежа на опорах ЛЭП.

Как работает пружинное действие:Штампованная из высококачественной пружинной стали AISI 1050, гайка Palnut устанавливается поверх стандартной квадратной или шестигранной гайки. При затягивании ключом гайка Palnut слегка деформируется, создавая мощный, пружинный момент затяжки, который сцепляется с резьбой болта и плотно прижимается к основной гайке. Когда нагрузка снимается, она возвращается в исходное состояние.

Для поддержания целостности пружинной стали и обеспечения точного зацепления резьбы наши стопорные гайки типа Palnut подвергаются механическому цинкованию по стандарту ASTM B695 класса 50, обеспечивая превосходную коррозионную стойкость без риска охрупчивания водородом, связанного со стандартным горячим цинкованием.

DIN 7967 Шестигранные самоконтрящиеся контргайки Palnut метрического типа и гайки Palnut из нержавеющей стали доступны в Yokelink по запросу.



Ключевые особенности гайки Pal Nut

Материал: Премиальная пружинная сталь AISI 1050.

Механизм: Деформация с пружинным натяжением создает надежную, виброустойчивую фиксацию.

Профиль: Низкопрофильная, легкая штампованная шестигранная конструкция.

Покрытие: Механическое цинкование (ASTM B695) для долговечности на открытом воздухе.

Производственный процесс стопорной гайки типа Pal Nut



Гайки Pal производятся из пружинной стали. После вырубки и штамповки для формирования тонкого изогнутого фиксирующего профиля, заготовки пробиваются и нарезаются для создания точной внутренней резьбы. Удаление заусенцев и финишная обработка поверхности обеспечивают гладкую сборку. Затем гайки подвергаются горячему цинкованию в соответствии с ASTM A153 для коррозионной стойкости. Все производство и контроль соответствуют стандартам IEEE C135.1 и IEEE C135.80 для применений в воздушных линиях электропередачи.



Контроль качества и испытательное оборудование Yokelink



Мы не просто ссылаемся на стандарты; мы также проверяем их на практике: каждая партия продукции проходит разрушающие испытания на растяжение в нашей внутренней лаборатории, чтобы гарантировать, что рабочие характеристики нагрузки превышают минимальные требования IEEE C135.1 / IEEE C138.80 или спецификации CSA; мы используем оптические компараторы для обеспечения геометрической точности фасок и накатанной резьбы, что обеспечивает удобство установки на месте; одновременно мы проводим комплексные испытания твердости по Роквеллу, толщины покрытия и других параметров, и каждая отгрузка сопровождается исходными спецификациями производителя (MTR) и отчетами о контроле качества, причем все данные прослеживаются до номера печи сырьевого материала.

Применение стопорной гайки типа Pal Nut



Стопорные гайки типа Pal широко используются в воздушных линиях электропередачи и распределения, креплениях опор, траверсах и различных узлах крепления. В качестве вторичных фиксирующих крепежейони эффективно предотвращают ослабление, вызванное вибрацией и условиями работы на открытом воздухе. Изготовленные из углеродистой стали AISI 1050 и горячеоцинкованные по ASTM A153, они обладают хорошей коррозионной стойкостью. Полностью соответствующие стандартам IEEE C135.1 и IEEE C135.80, они обеспечивают безопасную, надежную и стабильную фиксацию для долгосрочной эксплуатации линий электропередачи.





Отчет о контроле качества продукции Yokelink



Мы предоставляем комплексные услуги по проверке машинных болтов, включая испытания болтов SGS и официальный отчет о проверке производственной партии (PPIR). Испытания SGS подтверждают соответствие болтов международным стандартам, таким как ASTM A307 и IEEE C135.80, охватывая механические свойства и коррозионную стойкость. PPIR детализирует все пункты проверки, гарантируя, что каждый машинный болт соответствует требованиям к размерам, производительности и качеству, обеспечивая надежную гарантию качества для воздушных линий и промышленных применений.



Технические характеристики стопорной гайки типа Pal Nut





Номер детали.	Размер	Ширина	Высота	Вес
		Дюйм (B)	Дюйм (A)	Кг / Шт.
PN-38	3/8"-16	9/16	0.145	0.001
PN-12	1/2"-13	13/16	0.190	0.003
PN-58	5/8"-11	15/16	0.213	0.005
PN-34	3/4"-10	1-1/8	0.246	0.006
PN-78	7/8"-9	1-5/16	0.311	0.010
PN-100	1"- 8	1-5/8	0.336	0.021





Шестигранные самоконтрящиеся контргайки Pal Nut метрического типа DIN 7967 и гайки Palnut из нержавеющей стали доступны по запросу.



Перекрестные ссылки (промышленные эквиваленты):



Размер	Номер детали.	HUBBELL	ALLIED BOLT
3/8"-16	PN-38	3530	7851
1/2"-13	PN-12	3531	7852
5/8"-11	PN-58	3532	7853
3/4"-10	PN-34	3533	7854
7/8"-9	PN-78	3534	7855
1"- 8	PN-100	3515



(Примечание: номера деталей производителей приведены только для справки. Продукция Yokelink взаимозаменяема на основе стандартов IEEE.)



Часто задаваемые вопросы (FAQ)



В1: В чем разница между гайкой MF Locknut и Palnut?

О: Хотя обе являются вторичными стопорными гайками, используемыми в строительстве опор ЛЭП, они работают по-разному. Гайка MF Locknut представляет собой цельную гайку вогнутой формы, которая сплющивается при затягивании для фиксации резьбы. Palnut - это легкая шестигранная гайка, штампованная из пружинной стали. Она использует пружинное натяжение - деформируется под нагрузкой и сцепляется с резьбой - для предотвращения ослабления основной гайки от вибрации.

В2: Почему стопорные гайки типа Palnut обычно механически оцинковываются, а не горячеоцинковываются?

О: Гайки Palnut изготавливаются из высокоуглеродистой пружинной стали (например, AISI 1050) и имеют чрезвычайно тонкий, мелкий профиль. Традиционное горячее цинкование (HDG) включает в себя экстремальные температуры, которые могут испортить пружинную закалку стали и забить тонкую резьбу цинком. Механическое цинкование (ASTM B695) наносит защитный цинковый слой при комнатной температуре, сохраняя пружинное действие и устраняя риск охрупчивания водородом.

В3: Как установить гайку Palnut на опору ЛЭП?

О: Сначала надежно затяните основную гайку, несущую нагрузку (например, квадратную или тяжелую шестигранную гайку), к крепежу. Затем навинтите гайку Palnut на болт гладкой стороной к основной гайке. Навинтите ее пальцами до упора, а затем используйте ключ, чтобы затянуть ее еще на 1/3 - 1/2 оборота для активации пружинного фиксирующего действия.

Дополнительные услуги по управлению цепочками поставок



1. Бланковый заказ и бесплатное хранение на складе

Yokelink предлагает программы бланковых заказов: Разместите годовой заказ для фиксации цен, мы изготовим ваш общий объем и бесплатно будем хранить его на нашем складе. Раздельные отгрузки: Планируйте частичные отгрузки (например, ежемесячно или ежеквартально) в соответствии с ходом вашего проекта. Вы получаете преимущества своевременной доставки без риска дефицита.

2. Доставка DDP (включая пошлины США) Гарантия стоимости с доставкой

Мы берем на себя сложную логистику. Наша услуга DDP (Delivered Duty Paid) охватывает морские перевозки, таможенное оформление в США и тарифы Раздела 301. Цена, которую мы указываем, является окончательной ценой с доставкой до вашей двери / склада.

3. Программа бесплатных образцов

Мы предлагаем бесплатные образцы квалифицированным коммерческим покупателям для тестирования и утверждения.
