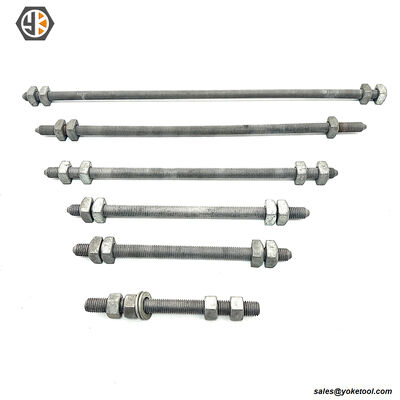

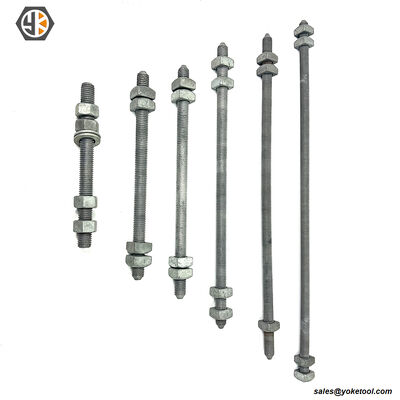

Основные характеристики болта двойного крепления:
Полностью с резьбой: накатная резьба по всей длине для универсального позиционирования.
Готов к установке: Включает 4 собранные квадратные гайки.
Двойные конические наконечники: конические наконечники с обоих концов для легкого начала работы.
Высокая прочность: Соответствует требованиям IEEE C135.1 по прочности на растяжение 12 400 фунтов.
Защита от атмосферных воздействий: горячее цинкование по ASTM A153.
Процесс заводского производства болтов двойного крепления
Производство болтов двойного крепления, критически важных для воздушных линий электропередачи, следует стандартизированному процессу, руководствуясь ASTM A307 (материал из углеродистой стали), IEEE C135.80 (активный стандарт) и исторически IEEE C135.1. Он начинается с подготовки заготовок из холоднотянутой стали ASTM A307, затем следует холодная формовка головки (горячая ковка для больших размеров), затем токарная обработка стержня и накатка резьбы по ASME B1.1. Термическая обработка (закалка-отпуск или нормализация) обеспечивает прочность, а горячее цинкование по ASTM A153 обеспечивает коррозионную стойкость. Окончательная инспекция проверяет размеры, механические свойства и покрытие, а продукция упаковывается с соответствующими деталями для прослеживаемости, обеспечивая надежность для применения в линиях электропередачи.
Оборудование для контроля качества и испытаний Yokelink
Мы не просто ссылаемся на стандарты; мы также проверяем их на практике: каждая партия продукции проходит разрушающие испытания на растяжение в нашей внутренней лаборатории, чтобы гарантировать, что рабочие характеристики под нагрузкой превышают минимальные требования IEEE C135.1 / IEEE C138.80 или спецификации CSA; мы используем оптические компараторы для обеспечения геометрической точности фасок и накатной резьбы, что обеспечивает удобство установки на месте; в то же время мы проводим комплексные испытания твердости по Роквеллу, толщины покрытия и других параметров, и каждая отгрузка сопровождается оригинальными спецификациями производителя на материалы (MTR) и отчетами о контроле качества, при этом все данные прослеживаются до номера плавильной печи сырья.
Ключевые сценарии применения болта двойного крепления:
- Воздушные линии электропередачи и распределения
- Крепление траверс, кронштейнов столбов и линейной арматуры
- Стабильная поддержка проводников и сопутствующих аксессуаров
- Адаптация к различным типам опор электропередач
- Поддержание структурной целостности против погодных и механических нагрузок
Отчет о контроле качества продукции Yokelink
Мы предоставляем комплексные услуги по инспекции машинных болтов, включая испытательные болты SGS и официальный отчет о проверке производственной партии (PPIR). Испытания SGS подтверждают соответствие болтов международным стандартам, таким как ASTM A307 и IEEE C135.80, охватывая механические свойства и коррозионную стойкость. PPIR детализирует все пункты инспекции, гарантируя, что каждый машинный болт соответствует требованиям к размерам, производительности и качеству, обеспечивая надежную гарантию качества для воздушных линий и промышленных применений.
Технические характеристики болта двойного крепления
Диаметр 5/8 дюйма Минимальная прочность на растяжение 12 400 фунтов
| Номер детали |
Размер |
Длина болта |
Вес |
| Дюйм (A) |
Кг / Шт. |
| A0258-10 |
5/8"X10" |
10 |
0.536 |
| A0258-12 |
5/8"X12" |
12 |
0.618 |
| A0258-14 |
5/8"X14" |
14 |
0.645 |
| A0258-16 |
5/8"X16" |
16 |
0.718 |
| A0258-18 |
5/8"X18" |
18 |
0.850 |
| A0258-20 |
5/8"X20" |
20 |
0.873 |
| A0258-22 |
5/8"X22" |
22 |
0.945 |
| A0258-24 |
5/8"X24" |
24 |
1.018 |
| A0258-26 |
5/8"X26" |
26 |
1.091 |
| A0258-28 |
5/8"X28" |
28 |
1.164 |
| A0258-30 |
5/8"X30" |
30 |
1.200 |
| A0258-32 |
5/8"X32" |
32 |
1.291 |
Перекрестные ссылки (промышленные эквиваленты):
| Размер |
Номер детали YOKELINK |
HUBBELL |
MACLEAN |
| 5/8"X10" |
A0258-10 |
8860 |
J8860 |
| 5/8"X12" |
A0258-12 |
8862 |
J8862 |
| 5/8"X14" |
A0258-14 |
8864 |
J8864 |
| 5/8"X16" |
A0258-16 |
8866 |
J8866 |
| 5/8"X18" |
A0258-18 |
8868 |
J8868 |
| 5/8"X20" |
A0258-20 |
8870 |
J8870 |
| 5/8"X22" |
A0258-22 |
8872 |
J8872 |
| 5/8"X24" |
A0258-24 |
8874 |
J8874 |
| 5/8"X26" |
A0258-26 |
8876 |
J8876 |
| 5/8"X28" |
A0258-28 |
8877 |
J8877 |
| 5/8"X30" |
A0258-30 |
8878 |
J8878 |
| 5/8"X32" |
A0258-32 |
8879 |
J8879 |
(Примечание: номера деталей производителей приведены только для справки. Продукция Yokelink взаимозаменяема на основе стандартов IEEE.)
Часто задаваемые вопросы (FAQ)
1.В: Могу ли я использовать болты для крепления опор Yokelink вместо деталей Hubbell или MacLean?
О: Да. Наши болты для крепления опор функционально эквивалентны и взаимозаменяемы с деталями стандартных промышленных номеров, такими как серия Hubbell 82xx и серия MacLean J82xx. Они соответствуют или превосходят те же номинальные нагрузки.
2.В: Предоставляете ли вы заводские отчеты об испытаниях материалов (MTR), чертежи или отчеты о заводской инспекции?
О: Да, прозрачность — это наш стандарт. Полные отчеты об испытаниях материалов, сертификаты о цинковании и отчеты о заводской инспекции доступны с каждой отгрузкой по запросу, с прослеживаемостью до номера плавильной печи сырья.
3.В: Являются ли ваши болты двойного крепления полностью с резьбой?
О: Да. Болты DA Yokelink 5/8" имеют резьбу по всей длине (если не указано иное). Это позволяет позиционировать стопорные гайки в любом месте болта для размещения различных расстояний между траверсами.
4.В: Свободно ли вращаются гайки на оцинкованной резьбе?
О: Абсолютно. Мы используем процесс расточки гаек увеличенного размера после цинкования, чтобы обеспечить гладкое, затягиваемое вручную соединение. Каждый болт проверяется калибром "проход/не проход" перед упаковкой, чтобы гарантировать, что вы не будете бороться с застрявшими гайками на столбе.
Дополнительные услуги по управлению цепочками поставок
1. Бланковый заказ и бесплатное складирование
Yokelink предлагает программы бланковых заказов: Разместите годовой заказ, чтобы зафиксировать цены, мы изготовим ваш общий объем и будем хранить его на нашем складе бесплатно. Раздельные отгрузки: Планируйте частичные отгрузки (например, ежемесячно или ежеквартально) в зависимости от хода вашего проекта. Вы получаете преимущества своевременной доставки без риска дефицита.
2. Доставка DDP (включая пошлины США)Гарантия стоимости поставки: Мы берем на себя сложную логистику. Наша услугаDDP (Delivered Duty Paid) включает морские перевозки, таможенное оформление в США и тарифы Раздела 301. Цена, которую мы указываем, является окончательной ценой с доставкой до вашей двери / склада.
3. Программа бесплатных образцов
Мы предлагаем бесплатные образцы для квалифицированных коммерческих покупателей для тестирования и утверждения.
Справочная информация:
Для получения технических деталей стандарта IEEE C135.1, лежащих в основе нашей спецификации, см. "Понимание стандарта IEEE C135.1"
ASTM A153 против IEEE C135.1: Стандарты горячего цинкования для крепежа
Загрузка спецификации IEEE C135.1:
