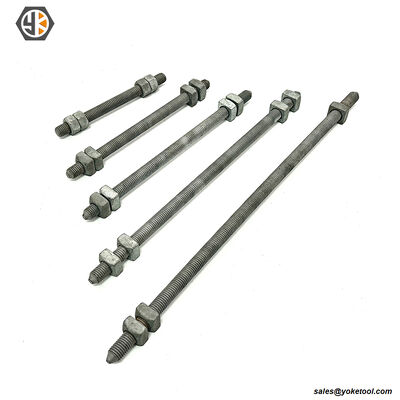

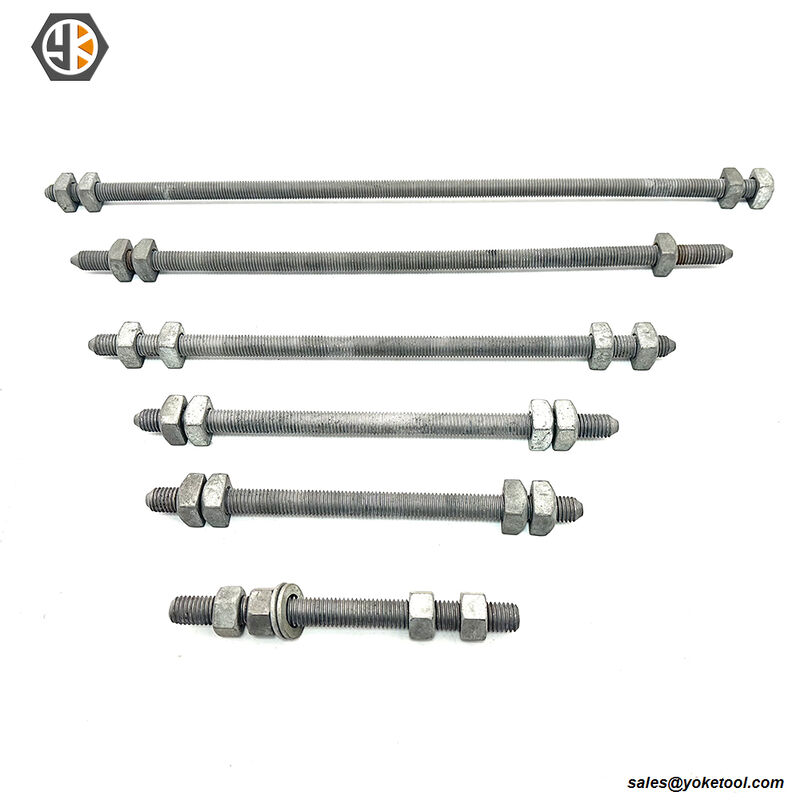

Ключевые характеристики двойного болта:
Полностью прокрученные нитки: прокрученные нитки по всей длине для универсального расстояния.
Готовый к установке: включает 4 квадратных ореха.
Двойные конусовые точки: конусовые точки на обоих концах для легкого старта.
Высокая прочность: отвечает требованиям IEEE C135.1 к тяге в 18 350 фунтов.
Устойчивость к погодным условиям: горячее оцинкование по ASTM A153.
Производственный процесс завода двойного болта
Производство двойных болтов, критически важных для воздушных линий электропередачи, следует стандартизированному процессу, руководствующемуся ASTM A307 (материал из углеродистой стали), IEEE C135.80 (активный стандарт) и исторически IEEE C135.1Начинается с подготовки холодновытянутых стальных полосок ASTM A307, затем холодный отвод для формирования головы (горячее ковка для больших размеров), затем поворот лопастей и прокат нитей по ASME B1.1Тепловая обработка (затухание, закаливание или нормализация) обеспечивает прочность, а горячее оцинковление по ASTM A153 обеспечивает коррозионную стойкость.с продуктами, упакованными с соответствующими частями для отслеживания, обеспечивая надежность для применения в линейках электропередач.
Оборудование Yokelink для контроля качества и испытаний
Мы не просто ссылаемся на стандарты, мы также проверяем их на практике:каждая партия продукции проходит разрушительное испытание на прочность в нашей внутренней лаборатории, чтобы гарантировать, что производительность нагрузки превышает минимальные требования IEEE C135.1 / IEEE C138.80 или CSA спецификации; мы используем оптические сравнители, чтобы обеспечить геометрическую точность раскованных кончиков и прокатанных нитей, позволяя удобную установку на месте; в то же время,Мы проводим всесторонние испытания на твердость Роквелла., толщина покрытия и другие параметры, и каждая поставка сопровождается оригинальными характеристиками материалов производителя (MTR) и отчетами о проверке качества,со всеми данными, относящимися к номеру печи сырья.
Ключевые сценарии применения двойного болта:
- Воздушные линии электропередачи и распределения
- Закрепление крестовых рук, стойкостей и линейного оборудования
- Поддержка проводников и связанных с ними принадлежностей стабильно
- адаптация к различным типам электропостов
- сохранение целостности конструкции в условиях погоды и механических нагрузок
Отчет о проверке качества продукции Yokelink
Мы предоставляем всеобъемлющие услуги по проверке болтов машин, включая испытательные болты SGS и официальный отчет об инспекции производственных деталей (PPIR).Испытания SGS проверяют соответствие болтов международным стандартам, таким как ASTM A307 и IEEE C135.80PPIR подробно описывает все пункты проверки, гарантируя, что каждый болт машины отвечает требованиям измерений, производительности и качества,обеспечение надежного обеспечения качества для воздушных линий и промышленных приложений.
Технические спецификации двойного зажигания
Диаметр 3/4 дюйма Минимальная прочность на протяжении 18 350 фунтов
| Часть No. |
Размер |
Длина болта |
Длина нити |
Вес |
| Дюйм (A) |
Дюйм (B) |
Килограмм / шт. |
| A0134-08 |
3/4 "х8" |
8 |
4 |
0.536 |
| A0134-10 |
3/4 "х10" |
10 |
6 |
0.645 |
| A0134-12 |
3/4"х12" |
12 |
6 |
0.736 |
| A0134-14 |
3/4 "х14" |
14 |
6 |
0.855 |
| A0134-16 |
3/4 "х16" |
16 |
6 |
0.964 |
| A0134-18 |
3/4 "х18" |
18 |
6 |
1.036 |
| A0134-20 |
3/4 "х20" |
20 |
6 |
1.145 |
| А0134-22 |
3/4 "х 22" |
22 |
6 |
1.218 |
| А0134-24 |
3/4 "х 24" |
24 |
6 |
1.345 |
| А0134-26 |
3/4 "х 26" |
26 |
6 |
1.436 |
Перекрестная ссылка (промышленные эквиваленты):
| Размер |
Часть No. |
ХУББЕЛЛ |
Маклейн |
| 3/4 "х8" |
A0134-08 |
8908 |
J8908 |
| 3/4 "х10" |
A0134-10 |
8910 |
J8910 |
| 3/4"х12" |
A0134-12 |
8912 |
J8912 |
| 3/4 "х14" |
A0134-14 |
8914 |
J8914 |
| 3/4 "х16" |
A0134-16 |
8916 |
J8916 |
| 3/4 "х18" |
A0134-18 |
8918 |
J8918 |
| 3/4 "х20" |
A0134-20 |
8920 |
J8920 |
| 3/4 "х 22" |
А0134-22 |
8922 |
J8922 |
| 3/4 "х 24" |
А0134-24 |
8924 |
J8924 |
| 3/4 "х 26" |
А0134-26 |
8926 |
J8926 |
(Примечание: номера деталей производителя предназначены только для справки. Продукты Yokelink взаимозаменяемы на основе стандартов IEEE.)
Часто задаваемые вопросы (FAQ)
1Вопрос: Могу ли я использовать болты для крепежных линий Yokelink для замены деталей Hubbell или MacLean?
Ответ: Да. Наши полилинейные аппаратные болты функционально эквивалентны и взаимозаменяемы с стандартными номерами деталей в отрасли, такими как серия Hubbell 82xx и серия MacLean J82xx.Они отвечают или превышают те же номиналы механической нагрузки
2Вопрос: Вы предоставляете отчеты о испытаниях на заводе (MTR), чертежи или отчеты об инспекции на заводе?
Ответ: Да, прозрачность является нашим стандартом.прослеживается по тепловому числу сырья.
3Вопрос: Ваши двойные болты полностью закручены?
Ответ: Да, болты Yokelink 3/4" DA прокручены по всей длине (если не указано иное).Это позволяет размещать блокировочные гайки в любом месте на болт, чтобы разместить различные расстояния между крыльями.
4Вопрос: свободно вращаются ли орехи на оцинкованных нитках?
О: Конечно. Мы используем чрезмерный процесс нажатия для орехов после оцинковки, чтобы обеспечить гладкое, плотное соответствие.Каждый болт проверяется с Go / No-Go гаджета перед упаковкой, чтобы гарантировать, что вы не будете бороться с застрявшими орехами на столбе.
Услуги по цепочке поставок с добавленной стоимостью
1Общий заказ и свободное хранение
Йокелинк предлагает программы "Заказ на одеяла": разместите ежегодный заказ, чтобы зафиксировать цены, мы производим ваш общий объем и храним запасы в нашем заводе бесплатно. Разделенные поставки: планируйте частичные поставки (например, ежемесячные или ежеквартальные) в зависимости от прогресса вашего проекта.
2. DDP Shipping (включая пошлины США)Уверенность в стоимости высадки: мы занимаемся сложной логистикой.DDP (доставленные пошлины, оплаченные)Цена, которую мы предлагаем, является окончательной ценой доставки на вашу дверь / склад.
3Бесплатная программа выборки
Мы предлагаем Бесплатные образцы для квалифицированных коммерческих покупателей для тестирования и одобрения.
Справочная информация:
Для получения технических деталей IEEE C135.1 нашей спецификации см. Понимание стандарта IEEE C135.1
ASTM A153 против IEEE C135.1: Стандарты горячего оцинковления для крепежных элементов
Спецификация IEEE C135.1 Скачать:
