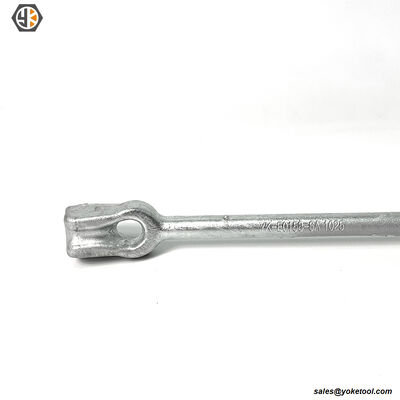

Кованый анкерный стержень с двумя проушинами | IEEE C135.2 Кованый анкерный стержень | Йокелинк

Forged Twin Eye Anchor Rod | IEEE C135.2 Drop Forged Anchor Rod | Yokelink

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Yokelink

Оплата и доставка Условия:

Количество мин заказа:	500 шт.
Цена:	$1.5~%5.5
Упаковывая детали:	Картон и поддоны
Время доставки:	40 дней
Условия оплаты:	Л/К, Т/Т
Поставка способности:	100000 шт в месяц

Контакт

Подробное описание продукта

Категория продукта:	Анкерный стержень / крепежные детали	Поверхностная обработка:	Горячее цинкование / HDG по ASTM A153
Основное приложение:	Прокладка опоры, соединение с заземляющим анкером	Промышленное стандарт:	Прокладка опоры, соединение с заземляющим анкером

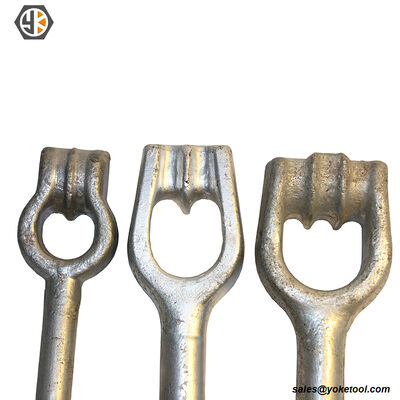

Конфигурация глаз:	Одинарная, двойная (двойная) или тройная проушина для наперстка	Производственный процесс:	Горячая штамповка
Материал:	Углеродистая сталь	Входящие в комплект аксессуары:	Резьбовая квадратная гайка HDG

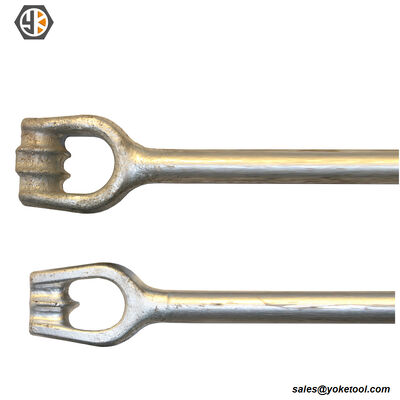

Поддельный якорный стержень для двойных глаз|Одноглазый, двойной и тройной глаз

Высокопрочные решения для воздушных линий.Йокелинк Twin Eye Anchor Rod - это критический компонент для поддержания напряжения, используемый в системах подключения электропостов.Наши стержни обеспечивают непоколебимую стабильность для линий электропередач и связи.

Проектировано по стандартам IEEE C135.2/IEEE C135.90:Изготовленный из высокопроизводительной углеродистой стали, глаз стержня интегрированкапельно-кованые≈ никогда не сваривать ≈ для обеспечения максимальной прочности и надежности.Глаз пальцаДизайн идеально устраивает проволоку, предотвращая изгиб, изгибание и повреждение проволоки.

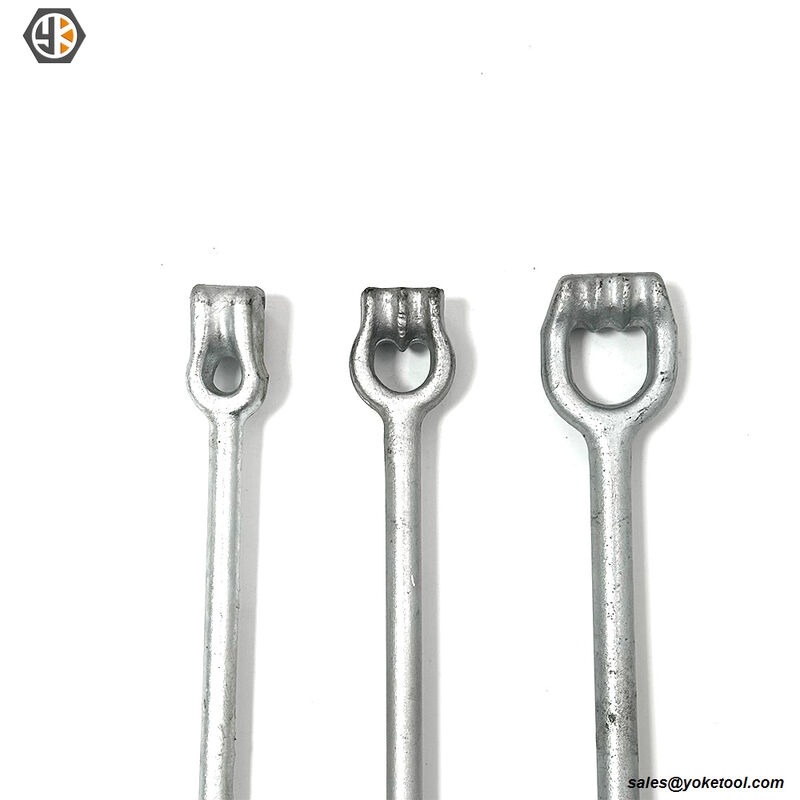

Доступен в конфигурациях Thimble Eye, Twin Eye (Double finger), и Triple eye для удовлетворения различных требований к нагрузке.Горяче оцинкованные по ASTM A153для превосходных характеристик в сильно коррозионных почвенных и погодных условиях.

Ключевые особенности якорной трости с двумя глазами

Стандарт: изготовлен в строгом соответствии с стандартами IEEE C135.2 / IEEE C135.90.

Око-дизайн: брошенный кованый "Двойной глаз" защищает мужские нити от износа.

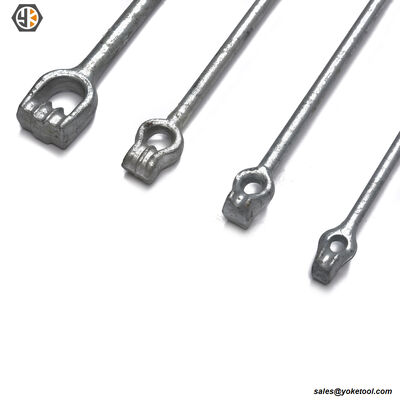

Конфигурации: одноглазые, двойные или тройные глаза для нескольких парней.

Проводка: сборка с помощью квадратного ореха (проводка UNC).

Защита от коррозии: полностью оцинкованная на горячем по ASTM A153.

Производственный процесс двухместного якорного стержня

Двойные якорные стержни изготавливаются с помощью горячей ковки (без сварки) для повышения прочности на растяжение.

Подготовка материала:Выберите круглый столб из углеродистой стали среднего размера, выпрямите и разрежьте до указанной длины.

Горячая ковка:Нагреть конец стержня в электрической печи, затем нажать/формировать глаз пальца трением.

Изготовление пряжи:Закрутите или разрежьте нитки на корпусе якорного стержня.

Тепловая обработка:Сгорание и закаливание для достижения прочности натяжения (например, 13 550 20 050 фунтов для стержней 5/8" 3/4").

Обработка поверхности:Грязное оцинкование по ASTM A153 для устойчивости к коррозии.

Окончательный осмотр и упаковка:Проверьте размеры, прочность и покрытие; соберите орехи и упакуйте.

Производство соответствует стандартам ANSI C135.90 и IEEE C135.2.

Оборудование Yokelink для контроля качества и испытаний

Мы не просто ссылаемся на стандарты, мы также проверяем их на практике:каждая партия продукции проходит разрушительное испытание на прочность в нашей внутренней лаборатории, чтобы гарантировать, что производительность нагрузки превышает минимальные требования IEEE C135.2 или CSA C83 спецификации; мы используем оптические сравнители для обеспечения геометрической точности разветвленных кончиков и прокаченных нитей, что позволяет удобную установку на месте; в то же времяМы проводим всесторонние испытания на твердость Роквелла., толщина покрытия и другие параметры, и каждая поставка сопровождается оригинальными характеристиками материалов производителя (MTR) и отчетами о проверке качества,со всеми данными, относящимися к номеру печи сырья.

Использование двух якорных стержней

Двойные якорные стержни являются ключевыми компонентами, используемыми в воздушных линиях передачи и распределения для подключения к полюсу, крепления и напряжения.выдерживает высокое напряжение и внешнюю нагрузкуИзготовлены из высокопрочной углеродной стали и горячо оцинкованные по ASTM A153, они отличаются отличной долговечностью и коррозионной стойкостью.Они обеспечивают безопасность, стабильные и долгосрочные характеристики в системах крепления линий электропередач.

Отчет о проверке качества продукции Yokelink

Мы предоставляем всеобъемлющие услуги по проверке болтов для машин, включая испытательные болты SGS и официальный отчет об инспекции производственных деталей (PPIR).SGSТесты проверяют соответствие болтов международным стандартам, таким как ASTM A307 и IEEE C135.80PPIR подробно описывает все пункты проверки, гарантируя, что каждый болт машины отвечает требованиям измерений, производительности и качества,обеспечение надежного обеспечения качества для воздушных линий и промышленных приложений.

Технические спецификации двух якорных стержней

	Глаз пальца		Близнецы		Трехглазый		Овальный глаз
Размер	Часть No.	Вес	Часть No.	Вес	Часть No.	Вес	Часть No.	Вес
Размер	Часть No.	Килограмм / шт.	Часть No.	Килограмм / шт.	Часть No.	Килограмм / шт.	Часть No.	Килограмм / шт.
5/8" х 5"	E0158-5A	2.30	E0158-5B	2.40	-	-	E0158-5D	2.35
5/8" х 6"	E0158-6A	2.45	E0158-6B	2.55	-	-	E0158-6D	2.70
5/8" х 7"	E0158-7A	2.91	E0158-7B	3.16	-	-	E0158-7D	3.10
5/8 "х 8"	E0158-8A	3.40	E0158-8B	3.51	-	-	E0158-8D	3.48
5/8" х 9"	E0158-9A	3.85	E0158-9B	3.95	-	-	E0158-9D	3.86
3/4 "х 6"	E0134-6A	3.87	E0134-6B	3.90	E0134-6C	4.05	E0134-6D	3.45
3/4 "х 7"	E0134-7A	4.43	E0134-7B	4.50	E0134-7C	4.65	E0134-7D	3.98
3/4 "х 8"	E0134-8A	5.01	E0134-8B	5.05	E0134-8C	5.20	E0134-8D	4.56
3/4" х 9"	E0134-9A	5.59	E0134-9B	5.62	E0134-9C	5.77	E0134-9D	5.12
3/4" х 10"	E0134-10A	6.16	E0134-10B	6.20	E0134-10C	6.35	E0134-10D	5.68
"х 8"	E0110-8A	9.35	E0110-8B	9.73	E0110-8C	10.30	-	-
"х 9"	E0110-9A	10.56	E0110-9B	10.90	E0110-9C	11.20	-	-
"х 10"	E0110-10A	11.68	E0110-10B	12.07	E0110-10C	12.10	-	-

Перекрестная ссылка (промышленные эквиваленты):

Анкерная палка с пальцем

	Глаз пальца	ХУББЕЛЛ	Маклейн
Размер	Часть No.	ХУББЕЛЛ	Маклейн
Размер	Часть No.	Глаз пальца	Глаз пальца
5/8" х 5"	E0158-5A	5315	J7415
5/8" х 6"	E0158-6A	5316	J7416
5/8" х 7"	E0158-7A	5317	J7417
5/8 "х 8"	E0158-8A	5318	J7418
5/8" х 9"	E0158-9A
3/4 "х 6"	E0134-6A	5326
3/4 "х 7"	E0134-7A	5327	J7427
3/4 "х 8"	E0134-8A	5328	J7428
3/4" х 9"	E0134-9A		J7429
3/4" х 10"	E0134-10A		J7430
"х 8"	E0110-8A	5338
"х 9"	E0110-9A
"х 10"	E0110-10A	5340

Двойной якорный стержень

	Глаз пальца	ХУББЕЛЛ	Маклейн
Размер	Часть No.	ХУББЕЛЛ	Маклейн
Размер	Часть No.	Близнецы	Близнецы
5/8" х 5"	E0158-5B
5/8" х 6"	E0158-6B	5346	J7516
5/8" х 7"	E0158-7B	5347	J7517
5/8 "х 8"	E0158-8B	5348	J7518
5/8" х 9"	E0158-9B
3/4 "х 6"	E0134-6B	5356
3/4 "х 7"	E0134-7B	5357	J7527
3/4 "х 8"	E0134-8B	5358	J7528
3/4" х 9"	E0134-9B	5359	J7529
3/4" х 10"	E0134-10B	5360	J7530
"х 8"	E0110-8B	5368	J7538
"х 9"	E0110-9B	5369
"х 10"	E0110-10B	5370	J7540

Трехместный якорный стержень

	Глаз пальца	ХУББЕЛЛ	Маклейн
Размер	Часть No.	ХУББЕЛЛ	Маклейн
Размер	Часть No.	Трехглазый	Трехглазый
5/8" х 5"	-
5/8" х 6"	-
5/8" х 7"	-
5/8 "х 8"	-
5/8" х 9"	-
3/4 "х 6"	E0134-6C
3/4 "х 7"	E0134-7C	7557	J7327
3/4 "х 8"	E0134-8C	7558	J7328
3/4" х 9"	E0134-9C	7559	J7329
3/4" х 10"	E0134-10C
"х 8"	E0110-8C	7568	J7338
"х 9"	E0110-9C
"х 10"	E0110-10C	7570	J7340

(Примечание: номера деталей производителя предназначены только для справки. Продукты Yokelink взаимозаменяемы на основе стандартов IEEE C135.90.)

Часто задаваемые вопросы (FAQ)

Вопрос 1: Какова цель "Двойного глаза" на якорном стержнем?

Ответ: "Двойниковый глаз" - это специально контурированная, капельная петля в верхней части якорного стержня. Его изогнутая канавка соответствует радиусу проволоки (стальной проволоки).предотвращает его скручивание, сглаживание или сосредоточенное изгибающее напряжение при применении высокого напряжения, исключающее необходимость отдельного проволочного пальца.

Вопрос 2: В чем разница между одноглазыми, двуглазыми и трехглазыми якорными стержнями?

О: Конфигурация диктует, сколько отдельных проводов может быть прикреплено к одному земному якорю.Двойной глаз имеет две канавки для хранения двух отдельных мужских нитейЭто имеет решающее значение для тупиковых столбов или тяжелых угловых конструкций, которые требуют нескольких линий опоры.

Вопрос 3: Требуется ли в стандарте IEEE C135.2 подделка глаза?

Ответ: Да. Высококачественные утилитарные якорные стержни по IEEE C135.2 изготавливаются с интегральным капельным кованым глазом. Welded eyes are generally not permitted for heavy-duty overhead line guying because the weld seam creates a potential weak point that could fail under extreme tensile loads caused by strong winds or ice accumulation.

Вопрос 4: Какова связь между IEEE C135.2 и IEEE C135.90 для якорных стержней?

A: IEEE C135.90 - это современный, консолидированный стандарт для оборудования для деревянных линий, опубликованный в 2014 году.Старейшие стандарты в этом едином всеобъемлющем документе. IEEE Std C135.2 (который специально охватывает нитевые цинковые железные нитки и орехи) является одним из основных стандартов, который был непосредственно поглощен и заменен IEEE C135.90Следовательно, требования по размерности и прочности натяжения для якорных стержней в C135.90 являются прямым продолжением C135.2.

Услуги по цепочке поставок с добавленной стоимостью

1Общий заказ и свободное хранение

Yokelink предлагает программы "Кванкет Ордер": разместите ежегодный заказ, чтобы зафиксировать цены, мы производим ваш общий объем и храним запасы в нашем заводе бесплатно.Планировать частичные перевозки (eВы получаете преимущества своевременной поставки без риска дефицита.

2. DDP Shipping (включая пошлины США)

Мы занимаемся сложной логистикой.DDP (доставленные пошлины, оплаченные)Цена, которую мы предлагаем, является окончательной ценой доставки на вашу дверь / склад.

3Бесплатная программа выборки

Мы предлагаем бесплатные образцы квалифицированным коммерческим покупателям для тестирования и одобрения.

4Усиление инфраструктуры коммунальных услуг в Латинской Америке

Мы создали прочную цепочку поставок и доказали свою репутацию в Бразилия, Мексика, Сальвадор, Гондурас, Никарагуа, Эквадор, Боливия, Чили, Перу, Уругвай, Гватемала, Аргентина и Доминиканская РеспубликаОт стандартных распределительных линий до сложных проектов передатчиков с двойной цепью 34,5 кВ, ведущие поставщики электроэнергии доверяют Yokelink для бескомпромиссного качества и своевременной доставки.
