Процесс производства зажима заземляющего стержня
Подготовка материала: В качестве сырья выберите высококачественную латунь, медный сплав или оцинкованную стальную полосу.
Штамповка и формовка: используйте пресс, чтобы штамповать и сгибать материал в корпус зажима, соединительную пластину и крепежную конструкцию.
Сверление и нарезание резьбы: просверлите монтажные отверстия и обработайте резьбовые отверстия для болтов.
Удаление заусенцев и полировка: удалите заусенцы и отполируйте поверхность, чтобы обеспечить плавный контакт.
Сборка: Сопоставьте и соберите с помощью шестигранных болтов, гаек и пружинных шайб.
Обработка поверхности: Гальванизация или лужение для защиты от коррозии.
Оборудование для контроля качества и тестирования Yokelink
Мы не просто ссылаемся на стандарты; мы также проверяем их на практике: каждая партия продукции проходит разрушающее испытание на растяжение в нашей внутренней лаборатории, чтобы гарантировать, что характеристики нагрузки превышают минимальные требования спецификации IEEE C135.2 или CSA; мы используем оптические компараторы для обеспечения геометрической точности скошенных кончиков и накатанной резьбы, что обеспечивает удобный монтаж на месте; в то же время мы проводим комплексные испытания на твердость по Роквеллу, толщину покрытия и другие параметры, и каждая поставка сопровождается спецификациями материалов оригинального производителя (MTR) и отчетами о проверке качества, при этом все данные можно проследить до номера печи с сырьем.
Применение зажима заземляющего стержня
Зажимы заземляющих стержней являются важными соединителями, используемыми в системах заземления и молниезащиты. Они надежно соединяют медные заземляющие стержни, заземляющие провода и плоские стальные проводники, образуя надежную сеть заземления. Широко применяемые на подстанциях, линиях электропередачи, базовых станциях связи, в зданиях и промышленных объектах, они обеспечивают низкое электрическое сопротивление и стабильную проводимость тока. Изготовленные из коррозионностойких материалов, они обеспечивают отличную проводимость и длительный срок службы как на открытом воздухе, так и под землей. Эти зажимы соответствуют стандартам IEEE и ASTM, обеспечивая безопасное и стабильное заземление.
Отчет о проверке качества продукции Yokelink
Мы предоставляем комплексные услуги по проверке машинных болтов, включая испытательные болты SGS и официальный отчет о проверке производственных деталей (PPIR).СГСтесты подтверждают соответствие болтов международным стандартам, таким как ASTM A307 и IEEE C135.80, включая механические свойства и устойчивость к коррозии. PPIR детализирует все элементы контроля, гарантируя, что каждый болт соответствует требованиям к размерам, характеристикам и качеству, обеспечивая надежную гарантию качества для воздушных линий и промышленного применения.
Технические характеристики зажима заземляющего стержня
| Номер детали. |
Размер стержня |
Заземляющий провод |
Масса |
| Дюйм |
Дюйм |
кг/шт. |
| E0612 |
1/2 |
2–10 АВГ |
0,040 |
| E0658 |
5/8 |
8-1/0 AWG |
0,045 |
| E0634 |
3/4 |
8-1/0 AWG |
0,048 |
| E0656 |
от 1/2 до 3/4 |
8-2/0 AWG |
0,288 |
| E06316 |
от 3/16 до 1/2 |
|
0,275 |
Перекрестная ссылка (отраслевые эквиваленты):
| Размер стержня |
Номер детали. |
ХАББЕЛЛ |
МАКЛИН |
| Дюйм |
| 1/2 |
E0612 |
|
J8491 |
| 5/8 |
E0658 |
|
J8492 |
| 3/4 |
E0634 |
|
J8493 |
| от 1/2 до 3/4 |
E0656 |
|
|
| от 3/16 до 1/2 |
E06316 |
|
J7956 |
(Примечание. Номера деталей производителя приведены только для справки. Продукты Yokelink взаимозаменяемы в соответствии со стандартами IEEE.)
Часто задаваемые вопросы (FAQ)

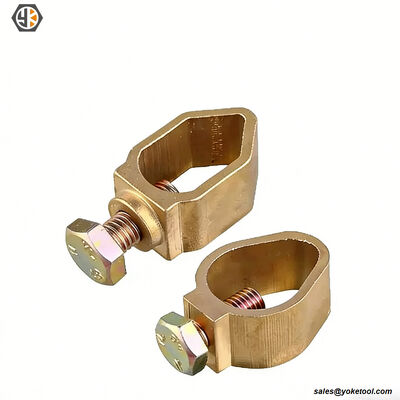

Вопрос 1: Почему зажим заземляющего стержня часто называют «зажимом желудя»?
А:Это распространенное прозвище в отрасли, полученное из-за физической формы зажима. Конический, овальный литой бронзовый корпус напоминает желудь. Эта конструкция очень функциональна: позволяет зажиму скользить по заземляющему стержню и с помощью одного болта плотно прижимать заземляющий провод к V-образной канавке стержня.
Вопрос 2: Могу ли я использовать стандартный оцинкованный зажим на медном заземляющем стержне?
А:Нет, это крайне не рекомендуется. Смешивание разнородных металлов (например, оцинкованной стали и меди) во влажной подземной среде вызовет гальваническую коррозию. Это приводит к быстрому разрушению металлов, разрушая электрическое соединение. Вы всегда должны использовать зажим из бронзы или медного сплава (например, зажим Yokelink Acorn Clamp) с заземляющим стержнем, соединенным медью.
Вопрос 3. Что означает «номинальный для прямого захоронения» для заземляющего зажима?
А:Рейтинг «Прямое захоронение» (часто связанный с соответствием UL 467) означает, что зажим изготовлен из материалов с высокой коррозионной стойкостью, таких как кремниевая бронза и нержавеющая сталь, которые не разрушаются при постоянном воздействии почвы, влаги или при помещении в бетон. Это гарантирует, что заземляющее соединение останется безопасным и проводящим в течение десятилетий под землей.
