Анкер-винт без ключа | Анкер для оттяжек с коушем | Yokelink

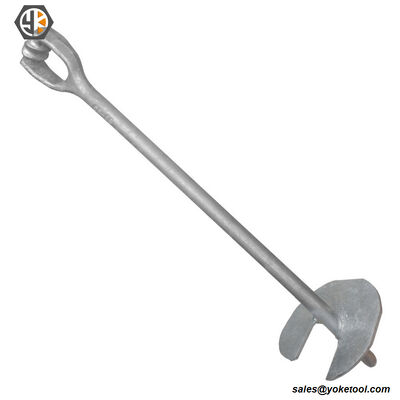

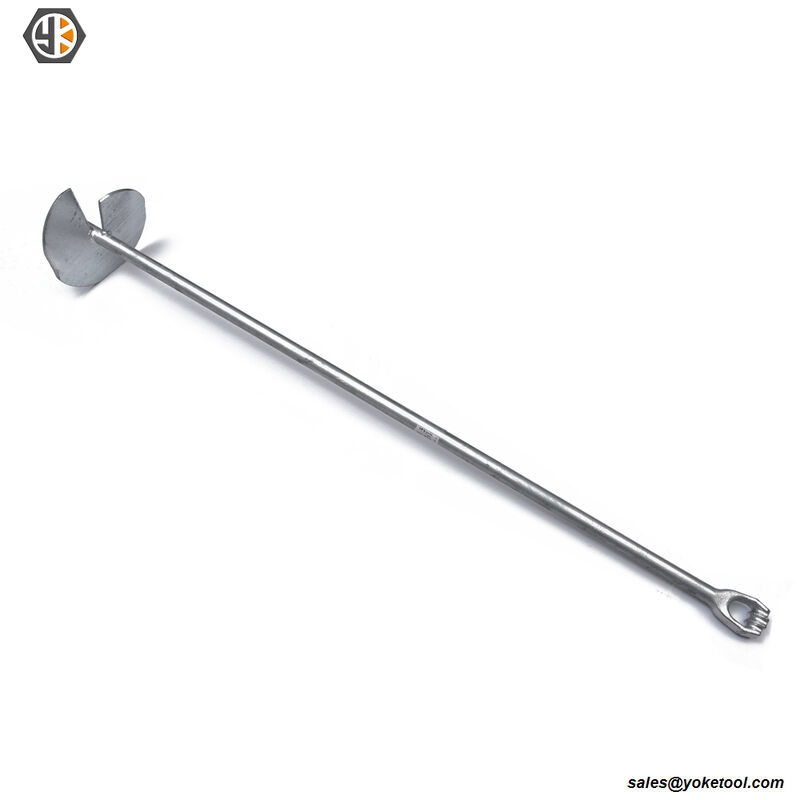

Надежное крепление для коммунальных нужд с ручной установкой. Анкер-винт Yokelink без ключа разработан для надежного крепления оттяжек в различных типах грунта. Эти анкеры, предназначенные для простой установки, не требуют специальных адаптеров для буровой установки или ключей. Их можно устанавливать как вручную, вставляя поворотный стержень через кованый ушко, так и с помощью машинной силы, приспособленной к ушку.
Структурная целостность и проникновение: Каждый анкер оснащен цельнокованым коушем (одинарным или тройным) для защиты оттяжки, который бесшовно прикреплен к высокопрочному стальному стержню. Винт (винтовая пластина) имеет точный шаг и надежно приварен к стержню, что обеспечивает плавное проникновение в грунт с минимальным нарушением его структуры. Эта конструкция максимизирует нетронутый столб грунта над винтом, обеспечивая исключительную удерживающую способность против выдергивания.
Все анкеры Yokelink без ключа имеют горячее цинкование по стандарту ASTM A153 для защиты от коррозии в агрессивных почвенных условиях, обеспечивая долгосрочную структурную стабильность для воздушных линий электропередач.
Ключевые технические характеристики анкера без ключа
Установка: Конструкция "без ключа" позволяет устанавливать вручную или с помощью легкой техники через ушко.

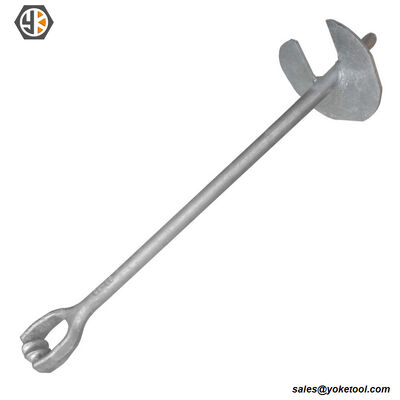

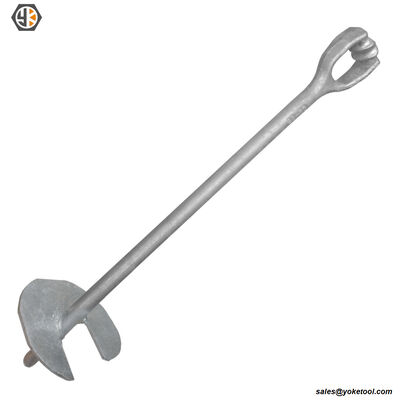

Тип ушка: Кованый одинарный или тройной коуш для предотвращения перегиба оттяжки.

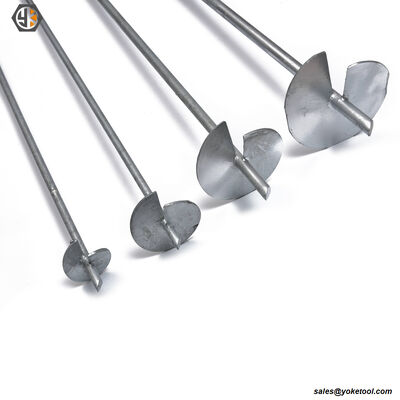

Конструкция винта: Заостренная передняя кромка и точный шаг для быстрого проникновения в грунт с минимальным нарушением.
Покрытие: Полностью горячее цинкование (HDG) для увеличения срока службы под землей.
Производственный процесс анкера без ключа
Анкеры без ключа изготавливаются из высокопрочного стержня из углеродистой стали. После выпрямления и резки корпус анкера формируется методом горячей ковки для создания уникальной клиновой распорной структуры. Резьба обрабатывается методом точной накатки. Термическая обработка применяется для обеспечения стабильных механических свойств и прочности на растяжение. Готовые анкеры подвергаются горячему цинкованию в соответствии со стандартом ASTM A153 для защиты от коррозии.
Контроль качества и испытательное оборудование Yokelink
Мы не просто ссылаемся на стандарты; мы также проверяем их на практике: каждая партия продукции проходит разрушающие испытания на растяжение в нашей внутренней лаборатории, чтобы гарантировать, что рабочие характеристики нагрузки превышают минимальные требования IEEE C135.2 или спецификации CSA; мы используем оптические компараторы для обеспечения геометрической точности фасок и накатанной резьбы, что обеспечивает удобство установки на месте; в то же время мы проводим комплексные испытания твердости по Роквеллу, толщины покрытия и других параметров, и каждая партия сопровождается оригинальными спецификациями материалов производителя (MTR) и отчетами о контроле качества, при этом все данные прослеживаются до номера плавильной печи сырья.
Применение анкера без ключа
Анкеры без ключа широко используются в воздушных линиях электропередач и распределения для подземного анкерования и систем оттяжек. Они обеспечивают надежную, стабильную опорную базу без необходимости использования дополнительных затягивающих инструментов при установке. Обладая высокой прочностью на растяжение и надежной распорной блокирующей структурой, они устойчивы к ослаблению при длительном натяжении и в условиях эксплуатации на открытом воздухе. Горячее цинкование по ASTM A153 обеспечивает отличную коррозионную стойкость и соответствие стандартам IEEE C135.2 и ANSI C135.90, гарантируя безопасную, долговечную и малообслуживаемую работу в приложениях для анкерования линий электропередач.
Отчет о контроле качества продукции Yokelink
Мы предоставляем комплексные услуги по инспекции машинных болтов, включая испытания болтов SGS и официальный отчет о проверке производственной партии (PPIR). Испытания SGS подтверждают соответствие болтов международным стандартам, таким как ASTM A307 и IEEE C135.80, охватывая механические свойства и коррозионную стойкость. PPIR детализирует все пункты инспекции, гарантируя, что каждый машинный болт соответствует требованиям к размерам, производительности и качеству, обеспечивая надежную гарантию качества для воздушных линий и промышленных применений.
Технические характеристики анкера без ключа
| Номер детали. |
Размер стержня (A) |
Длина стержня (B) |
Размер винта (C) |
Вес |
| Дюйм |
Дюйм |
Дюйм |
кг / шт. |
| E023454 |
3/4 |
54 |
4 |
3.68 |
| E023466 |
3/4 |
66 |
6 |
4.95 |
| E021066 |
1 |
66 |
8 |
8.68 |
| E0211466 |
1 1/4 |
66 |
10 |
13.77 |
| E0211496 |
1 1/4 |
96 |
10 |
18.68 |
Перекрестные ссылки (промышленные эквиваленты):
| Размер стержня (A) |
Номер детали. |
HUBBELL |
MACLEAN |
| Дюйм |
| 3/4 |
E023454 |
4345 |
J6524WCA |
| 3/4 |
E023466 |
6346 |
J6526WCA |
| 1 |
E021066 |
PS816 |
J6528WCA |
| 1 1/4 |
E0211466 |
10146 |
J6530WCA |
| 1 1/4 |
E0211496 |
10148 |
J6550WCA |
(Примечание: номера деталей производителей приведены только для справки. Продукция Yokelink взаимозаменяема на основе стандартов IEEE.)
Часто задаваемые вопросы (FAQ)
В1: Почему он называется анкером "без ключа"?
О: Он называется анкером "без ключа", потому что его установка не требует специального приводного ключа или адаптера для полой буровой установки. Анкер устанавливается просто путем вставки тяжелого стального поворотного стержня через кованый ушко и его вращения вручную, или путем крепления машинного адаптера непосредственно к ушку.
В2: Как шаг винта влияет на установку и удерживающую способность анкера?
О: Шаг винтовой пластины точно рассчитан для работы как винт. Правильный шаг позволяет анкеру ввинчиваться в грунт с минимальным нарушением окружающей почвы. Сохранение естественного уплотнения столба грунта непосредственно над винтом имеет решающее значение, поскольку эта нетронутая земля обеспечивает сопротивление (удерживающую способность) силам выдергивания.
В3: Можно ли устанавливать анкеры без ключа в каменистый грунт?
О: Анкеры-винты без ключа лучше всего работают в стандартных и плотных грунтах (классы грунта от 3 до 7), таких как глина, песок и обычная земля. Они не рекомендуются для установки в чрезвычайно каменистый грунт или сплошную породу, так как камни могут деформировать шаг винта или блокировать проникновение. Для каменистой местности технически более подходящими являются анкеры для скальных пород или распорные анкеры.
Дополнительные услуги по цепочке поставок
1. Бланковый заказ и бесплатное хранение
Yokelink предлагает программы бланковых заказов: Разместите годовой заказ, чтобы зафиксировать цены, мы произведем ваш общий объем и будем хранить запасы на нашем складе бесплатно. Раздельные поставки: Планируйте частичные поставки (например, ежемесячно или ежеквартально) в зависимости от хода вашего проекта. Вы получаете преимущества своевременной доставки без риска дефицита.
2. Доставка DDP (включая пошлины США) Гарантия стоимости поставки: Мы берем на себя сложную логистику. Наша услуга DDP (Delivered Duty Paid) включает морские перевозки, таможенное оформление в США и тарифы Раздела 301. Цена, которую мы указываем, является окончательной ценой с доставкой до вашей двери / склада.
3. Программа бесплатных образцов
Мы предлагаем бесплатные образцы для квалифицированных коммерческих покупателей для тестирования и утверждения.
