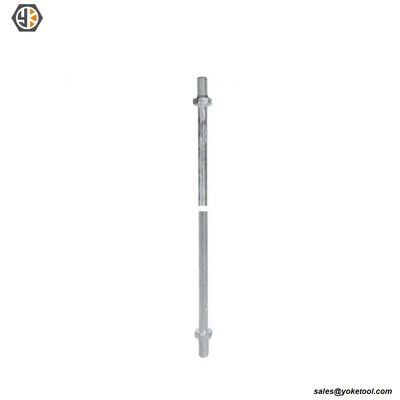

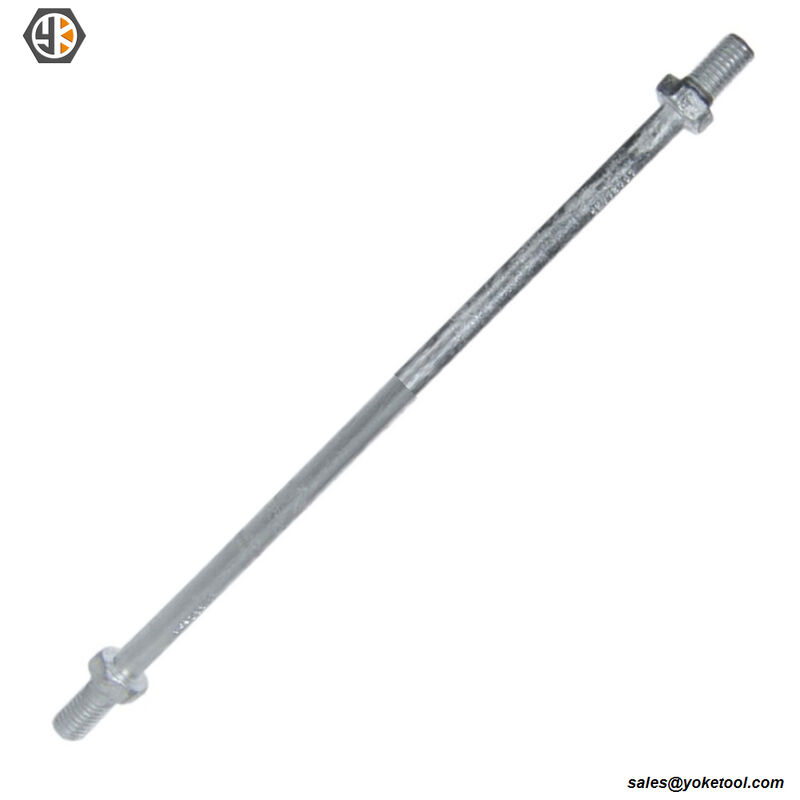

Ключевые технические характеристики удлинительного анкерного стержня:
Применение: Удлиняет стандартные анкерные стержни для глубокого анкерования в грунте.
Конструкция резьбы: Накатанные резьбы (UNC) обеспечивают максимальную несущую способность.
Соединение: Сборка с использованием высокопрочных муфт с резьбой HDG.
Материал: Тяжелая углеродистая сталь, соответствующая стандартам коммунальных служб.
Отделка: Горячее цинкование для продления срока службы в подземных условиях.
Производственный процесс удлинительного анкерного стержня
Удлинительные анкерные стержни в основном изготавливаются из высокопрочного круглого стержня из углеродистой стали.
Резка материала: Круглая сталь выпрямляется и нарезается на фиксированную длину.
Горячая ковка / осадка: Один конец подвергается ковке для формирования увеличенной головки или соединительной конструкции.

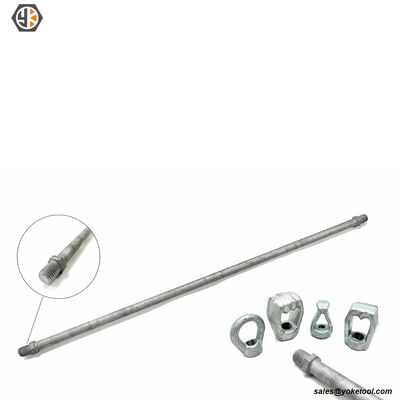

Накатка резьбы: Прецизионные резьбы формируются на обоих концах для удлинительного соединения.
Выпрямление и снятие заусенцев: Обеспечивает прямолинейность и удаляет острые края.
Термическая обработка: Улучшает прочность на растяжение и механические свойства.
Горячее цинкование: Поверхность обработана по ASTM A153 для коррозионной стойкости.
Инспекция: Проверка размеров, испытание на растяжение, испытание толщины покрытия и визуальный осмотр.
Оборудование для контроля качества и испытаний Yokelink
Мы не просто ссылаемся на стандарты; мы также проверяем их на практике: каждая партия продукции проходит разрушающие испытания на растяжение в нашей внутренней лаборатории, чтобы гарантировать, что рабочие характеристики нагрузки превышают минимальные требования спецификации IEEE C135.2 или CSA C83; мы используем оптические компараторы для обеспечения геометрической точности фасок и накатанных резьб, что обеспечивает удобство установки на месте; одновременно мы проводим комплексные испытания на твердость по Роквеллу, толщину покрытия и другие параметры, и каждая отгрузка сопровождается оригинальными спецификациями материала производителя (MTR) и отчетами о контроле качества, причем все данные прослеживаются до номера плавильной печи сырья.
Применение удлинительного анкерного стержня
Удлинительные анкерные стержни в основном используются в воздушных линиях электропередачи и распределения для глубокого анкерования в грунте и систем растяжек. Они обеспечивают дополнительную длину для достижения стабильных слоев почвы, улучшая стабильность анкерования и сопротивление выдергиванию. Соединенные резьбовыми концами, они обеспечивают гибкую сборку и установку. Изготовленные из высокопрочной углеродистой стали и горячеоцинкованные по ASTM A153, они обладают высокой прочностью на растяжение и долговременной коррозионной стойкостью. Соответствуя стандартам IEEE C135.1 и ANSI, они обеспечивают безопасную и надежную работу в различных почвенных и наружных условиях.
Отчет о контроле качества продукции Yokelink
Мы предоставляем комплексные услуги по проверке машинных болтов, включая болты для испытаний SGS и официальный отчет о проверке производственной партии (PPIR). Испытания SGS подтверждают соответствие болтов международным стандартам, таким как ASTM A307 и IEEE C135.80, охватывая механические свойства и коррозионную стойкость. PPIR детализирует все пункты проверки, гарантируя, что каждый машинный болт соответствует требованиям к размерам, производительности и качеству, обеспечивая надежную гарантию качества для воздушных линий и промышленных применений.Технические характеристики удлинительного анкерного стержняНомер детали.
Размер стержня
| MACLEAN |
HUBBELL |
Вес |
Дюйм |
Дюйм |
| E0758-42 |
E0758-42 |
E0758-42 |
5/8 |
| D6231/2C |
|
4.60 |
|
5/8 |
| D62C |
|
7.28 |
|
3/4 |
| D7531/2C |
|
4.60 |
|
3/4 |
| D75C |
|
7.28 |
|
1 |
| D10031/2C |
|
4.60 |
|
1 |
| D100C |
|
7.28 |
|
Размер стержня |
Номер детали.
| HUBBELL |
MACLEAN |
Дюйм |
5/8 |
| E0758-42 |
| |
D6231/2C |
Часто задаваемые вопросы (FAQ) |
E0758-84 |
| |
D62C |
Часто задаваемые вопросы (FAQ) |
E0734-42 |
| |
D7531/2C |
Часто задаваемые вопросы (FAQ) |
E0734-84 |
| |
D75C |
Часто задаваемые вопросы (FAQ) |
E0710-42 |
| |
D10031/2C |
Часто задаваемые вопросы (FAQ) |
E0710-84 |
| |
D100C |
Часто задаваемые вопросы (FAQ) |
В1: Как соединить удлинительный анкерный стержень со стандартным растяжным стержнем? |
О: Удлинительные анкерные стержни соединяются со стандартными анкерными стержнями с резьбой с помощью специальной, тяжелой резьбовой муфты. Муфта имеет внутреннюю резьбу, соответствующую резьбе UNC обоих стержней. Вы просто навинчиваете муфту на заглубленный стержень, а затем навинчиваете удлинительный стержень на верхнюю часть муфты до тех пор, пока оба конца стержня не встретятся посередине для максимальной прочности.
В2: Уменьшает ли добавление удлинительного стержня и муфты общую прочность на растяжение узла растяжки?
О: Нет, при условии использования правильных компонентов коммунального класса. Удлинительные стержни Yokelink имеют накатанные резьбы, которые сохраняют полную прочность стали. Кроме того, резьбовые муфты спроектированы с более толстой стенкой и сталью более высокого класса, чтобы гарантировать, что само соединение превышает минимальную прочность на растяжение (например, 16 000 фунтов или 23 000 фунтов) соединяемых стержней.
В3: Когда удлинительный анкерный стержень абсолютно необходим?
О: Удлинительный стержень необходим, когда требуемый класс почвы для достижения расчетной удерживающей способности анкера находится глубоко под землей. Например, если верхние 6 футов почвы являются болотистыми или рыхлым засыпным грунтом (класс 7 или 8), вы должны заглубить анкер (например, анкер с поперечной пластиной или расширяющийся анкер) глубже в прочную, нетронутую почву. Удлинительный стержень соединяет зазор от глубокого анкера до поверхности земли, где крепится растяжка.
В4: Могу ли я прикрепить удлинительный стержень непосредственно к анкеру?

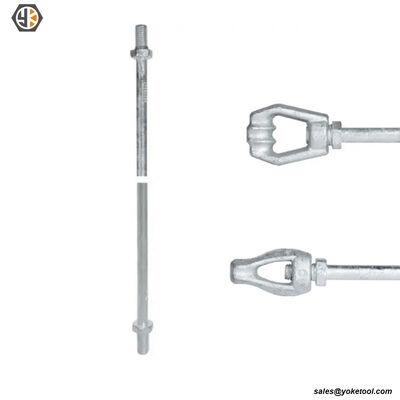

О: Да. При глубоком анкеровании резьбовой конец удлинительного стержня (или стандартного стержня) сначала ввинчивается в гайку анкера, такого как анкер Bust Expanding или Cross Plate. Затем вы используете тяжелую муфту для присоединения дополнительных удлинительных стержней по мере необходимости для достижения поверхности. Наконец, стандартный анкерный стержень с петлей и втулкой (или проушина) крепится к самому верху для соединения растяжки над землей.
В5: Сделает ли толстое покрытие горячего цинкования (HDG) резьбу трудной для сборки в полевых условиях?
О: Не с оборудованием Yokelink. В то время как тяжелое цинкование по ASTM A153 добавляет толстый защитный слой цинка для десятилетий защиты от ржавчины, наши удлинительные стержни имеют прецизионные накатанные резьбы, которые тщательно очищаются от излишков цинка в процессе производства. Кроме того, наши резьбовые муфты нарезаны с учетом специфических допусков коммунальных служб, чтобы обеспечить гладкую, беспрепятственную сборку линейщиками в полевых условиях, даже в суровых погодных условиях.
Дополнительные услуги по управлению цепочками поставок
1. Бланк-заказ и бесплатное складирование
Yokelink предлагает программы бланковых заказов: Разместите годовой заказ, чтобы зафиксировать цены, мы произведем ваш общий объем и будем хранить запасы на нашем складе
бесплатно.
Раздельные отгрузки: Планируйте частичные отгрузки (например, ежемесячно или ежеквартально) в зависимости от хода вашего проекта. Вы получаете преимущества своевременной доставки без риска дефицита. 2. Доставка DDP (включая пошлины США) Гарантия стоимости с доставкой: Мы берем на себя сложную логистику. Наша услуга DDP (Delivered Duty Paid) охватывает морские перевозки, таможенное оформление в США и тарифы Раздела 301. Цена, которую мы указываем, является окончательной ценой с доставкой до вашей двери / склада.
3. Бесплатная программа образцов
Мы предлагаембесплатные образцы для квалифицированных коммерческих покупателей для тестирования и утверждения.Справочная информация:
