Высокомощные якорные устройства для углубленных отверстий.
Проектированный для установки в предварительно зашифрованные отверстия,Эти якори полагаются на механическое расширение своих ребровых стальных лопастей в нетронутой почве, что делает их высокоэффективными в широком диапазоне почвенных классов.
Механическое расширение и распределение нагрузки:

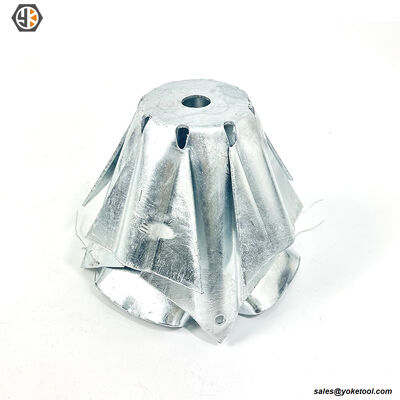

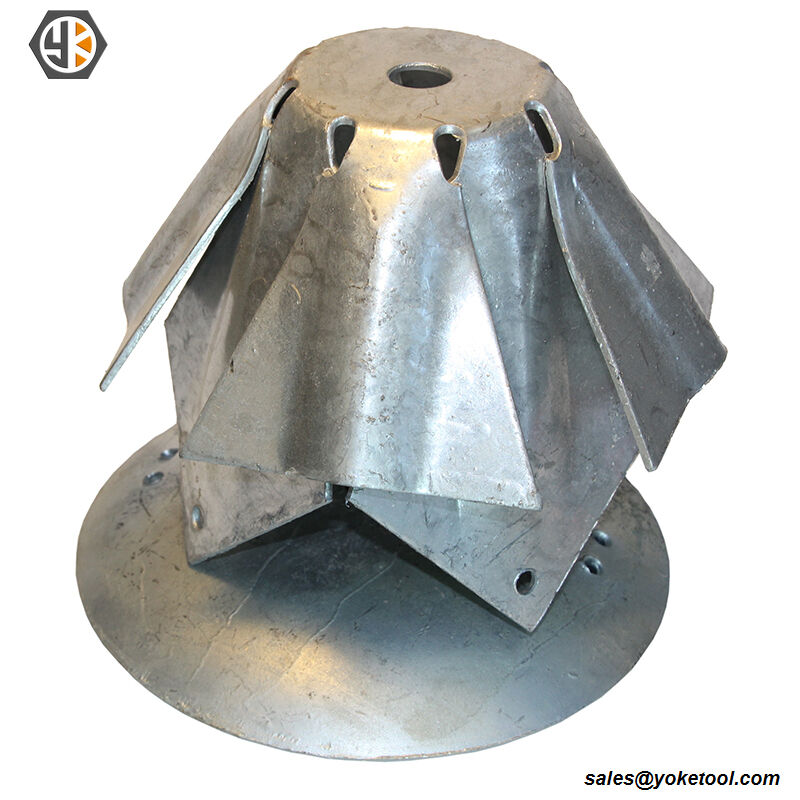

Доступно в четырех и восьми направленных конфигурациях пластин, якорь имеет тяжело ребровые лезвия, отпечатанные из высокопрочной углеродной стали.для нанесения удара по якорной базе используется механический инструмент зажиманияЭто действие заставляет лезвия расширяться наружу и укусывать глубоко в твердые, нетронутые земляные стены.Дизайн с несколькими лезвиями гарантирует, что напряжение от провода парня равномерно распределяется по большой поверхности почвы, максимизируя сопротивление вытягиванию.
Расширяющиеся якори Yokelink предназначены для сборки с стандартными IEEE C135.2 капельных кованых якорных стержней.Анкеры обычно покрыты тяжелой асфальтовой краской или полностью горячим оцинкованным (HDG) по спецификациям ASTM A153..
Ключевые технические характеристики расширяющегося якоря
Конфигурации: конструкции с 4-сторонним и 8-сторонним расширением лезвия для оптимального распределения нагрузки.
Установка: требует отверстия с шлифовкой и уплотнителя для механического расширения.
Структурный дизайн: ребристые стальные лезвия обеспечивают высокую жесткость и предотвращают изгиб под напряжением.
Совместимость: имеет стандартный удерживающий гайки, чтобы принимать 5/8 ", 3/4" или 1" натянутые якорные стержни.
Процесс производства расширяющегося якоря
Процесс начинается с выпрямления материала и резки по длине.Корпус якоря и расширительные секции формируются путем горячего ковки для обеспечения структурной целостностиДля постоянного приспособления нитей прокатают с высокой точностью.Затем якорь оцинковывают в соответствии с ASTM A153 для повышения коррозионной стойкости..
Оборудование Yokelink для контроля качества и испытаний
Мы не просто ссылаемся на стандарты, мы также проверяем их на практике:каждая партия продукции проходит разрушительное испытание на прочность в нашей внутренней лаборатории, чтобы гарантировать, что производительность нагрузки превышает минимальные требования IEEE C135.2 или спецификации CSA; мы используем оптические сравнители для обеспечения геометрической точности раскованных концов и прокаченных нитей, что позволяет удобную установку на месте; в то же время,Мы проводим всесторонние испытания на твердость Роквелла., толщина покрытия и другие параметры, и каждая поставка сопровождается оригинальными характеристиками материалов производителя (MTR) и отчетами о проверке качества,со всеми данными, относящимися к номеру печи сырья.
Использование расширяющего якоря
Анкеры с расширительной нагрузкой широко используются в воздушных линиях передачи и распределения для подземных систем подвески и закрепления.Мужчина провода и оставаться сборки. С сильной расширяющейся блокировочной структурой они обеспечивают высокую вытянутость и стабильность в различных почвенных условиях.Они отличаются высокой коррозионной стойкостью.Соответствующие стандартам IEEE C135.1 и ANSI C135.90, они обеспечивают безопасную, долговечную и безобслуживательную работу в долгосрочных приложениях электропередач.
Отчет о проверке качества продукции Yokelink
Мы предоставляем всеобъемлющие услуги по проверке болтов машин, включая испытательные болты SGS и официальный отчет об инспекции производственных деталей (PPIR).Испытания SGS проверяют соответствие болтов международным стандартам, таким как ASTM A307 и IEEE C135.80PPIR подробно описывает все пункты проверки, гарантируя, что каждый болт машины отвечает требованиям измерений, производительности и качества,обеспечение надежного обеспечения качества для воздушных линий и промышленных приложений.
Технические спецификации расширяющегося якоря
| Часть No. |
Дверь для якоря |
Размер стержня |
Площадь |
Вес |
| Дюйм |
Дюйм |
Квадрат. |
Килограмм / шт. |
| Е0310 |
8 |
5/8 или 3/4 |
135 |
3.5 |
| Е0320 |
10 |
3/4 или 1 |
200 |
8.0 |
| Е0330 |
12 |
1 или 1-1/4 |
300 |
14.5 |
Перекрестная ссылка (промышленные эквиваленты):
| Дверь для якоря |
Часть No. |
ХУББЕЛЛ |
Маклейн |
| Дюйм |
| 8 |
Е0310 |
88135 |
J8135 |
| 10 |
Е0320 |
1082 |
J8200 |
| 12 |
Е0330 |
|
R0283 |
(Примечание: номера деталей производителя предназначены только для справки. Продукты Yokelink взаимозаменяемы на основе стандартов IEEE.)
Часто задаваемые вопросы (FAQ)
Вопрос 1: В чем разница между 8-сторонним и 4-сторонним расширяющимся якорем?
А:Разница заключается в количестве расширяющихся лопастей и в том, как они распределяют нагрузку.восьмиугольная несущая поверхность против грунтаЧетырехстороннее якорь использует четыре больших лезвия.но выбор часто зависит от требуемой расширенной площади (квадратных дюймов) и конкретного класса почвы места установки.
Вопрос 2: Как расширяющаяся якорь Bust соединяется с проводом?
А:Перед тем, как бросить якорь в отверстие, проводят провод с нитью.Анкерный стерженьПосле того, как якорь расширяется и отверстие заполняется, проволока прикрепляется к глазу якорного прутка над землей.
Вопрос 3: Почему правильное закрепление имеет решающее значение во время установки?
А:Расширяющиеся якори получают свою удерживающую способность от толкания своих лезвиев в нетронутую землю на боках вырубленного отверстия.Тяжелый расширяющийся и уплотняющий инструмент должен быть использован, чтобы ударить о якорь неоднократно, пока лезвия полностью не будут расширеныКроме того, почва, используемая для заполнения отверстия, должна быть тщательно забита в слои, чтобы обеспечить максимальную плотность и сопротивление силам вытягивания.
Услуги по цепочке поставок с добавленной стоимостью
1Общий заказ и свободное хранение
Йокелинк предлагает программы "Заказ на одеяла": разместите ежегодный заказ, чтобы зафиксировать цены, мы производим ваш общий объем и храним запасы в нашем заводе бесплатно. Разделенные поставки: планируйте частичные поставки (например, ежемесячные или ежеквартальные) в зависимости от прогресса вашего проекта.
2. DDP Shipping (включая пошлины США) Landed Cost Certainty: мы занимаемся сложной логистикой.DDP (доставленные пошлины, оплаченные)Цена, которую мы предлагаем, является окончательной ценой доставки на вашу дверь / склад.
3Бесплатная программа выборки
Мы предлагаем Бесплатные образцы для квалифицированных коммерческих покупателей для тестирования и одобрения.
